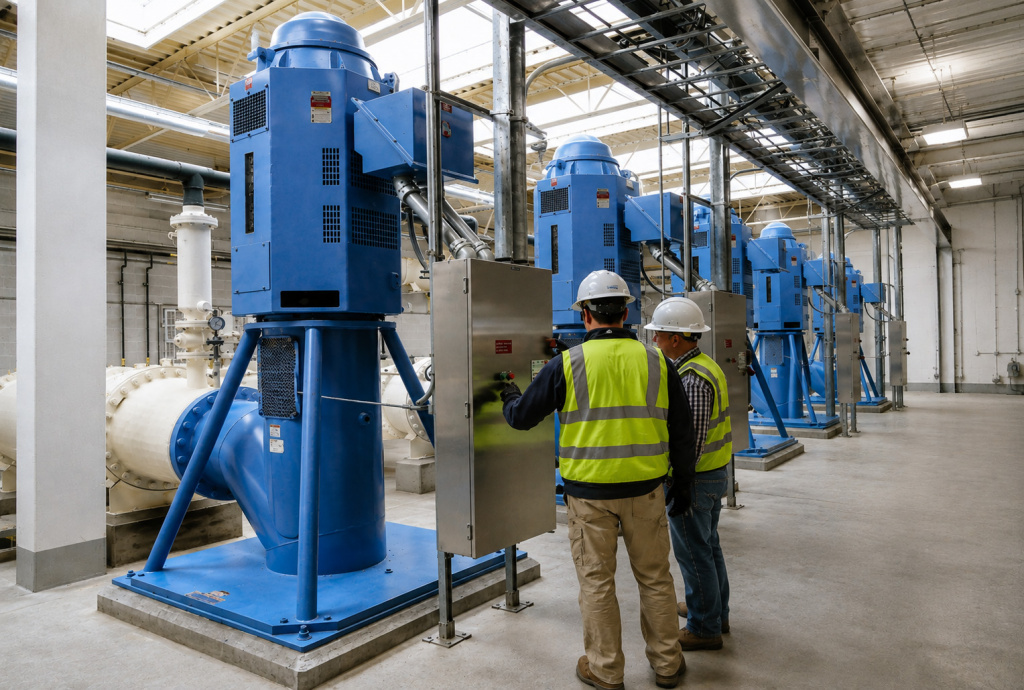

Электродвигатели применяются в насосах, компрессорах, вентиляционных установках, станках, холодильном и другом промышленном оборудовании. При подборе стабилизатора для такой нагрузки недостаточно ориентироваться только на номинальную мощность двигателя.
Во время запуска электрические параметры двигателя существенно отличаются от установившегося режима. Пусковой ток асинхронного двигателя может многократно превышать номинальный, поэтому при выборе стабилизатора важны не только киловатты или киловольт-амперы, но и продолжительность разгона, характер нагрузки и перегрузочная способность устройства.
Пусковые характеристики односкоростных трёхфазных асинхронных двигателей с короткозамкнутым ротором рассматриваются, в частности, в IEC 60034-12:2024.
Пусковой ток электродвигателя: что происходит при запуске
В момент включения асинхронного двигателя ротор неподвижен, а скольжение равно единице. По мере разгона режим работы электрической машины изменяется, и ток снижается до рабочего значения.
При прямом пуске от сети пусковой ток электродвигателя может в несколько раз превышать номинальный. Его величина зависит от конструкции двигателя, способа запуска и условий питания. Поэтому универсальный коэффициент - например, 5, 7 или 10 - нельзя применять ко всем двигателям без проверки паспортных характеристик.
Пуск создаёт дополнительную нагрузку и на питающую сеть. При недостаточной мощности источника или значительном сопротивлении линии возможно снижение напряжения. Для асинхронного двигателя это особенно важно: при неизменной частоте и прочих равных условиях электромагнитный момент в рассматриваемом режиме приближённо зависит от квадрата приложенного напряжения.
Поэтому параметры электродвигателя, стабилизатора и питающей сети при подборе необходимо рассматривать совместно.
Как рассчитать пусковой ток электродвигателя
Если в технической документации указана кратность пускового тока относительно номинального, ток для соответствующего режима запуска можно определить по формуле:
Например, если номинальный ток двигателя составляет 20 А, а производитель указывает кратность 6, расчётный пусковой ток электродвигателя для указанного режима запуска составит 120 А.
Почему важна перегрузочная способность стабилизатора
Запуск двигателя для стабилизатора - это кратковременный режим повышенной нагрузки. Если его не учесть при подборе, защита стабилизатора может сработать до окончания разгона. Другой возможный сценарий - снижение выходного напряжения, которое дополнительно осложнит запуск двигателя.
Сам факт, что ток во время запуска в несколько раз превышает номинальный, ещё не означает необходимости во столько же раз увеличивать номинальную мощность стабилизатора. Пуск ограничен по времени, поэтому одновременно оценивают величину нагрузки, продолжительность разгона и допустимую перегрузку конкретной модели.
Кроме того, запуск двигателя - не одиночный токовый импульс, а переходный электромеханический процесс. По мере разгона изменяются ток, скольжение, электромагнитный момент и скорость ротора.
Стабилизаторы для электродвигателя: «Сатурн» и «Каскад»
Электромеханические стабилизаторы «Сатурн»
Для питания оборудования с электродвигателями могут применяться электромеханические стабилизаторы напряжения «Сатурн» производства ГК «Полигон».
Регулирование выполняется плавно с помощью регулируемого автотрансформатора. Система управления изменяет положение токосъёмного элемента относительно обмотки и таким образом корректирует выходное напряжение.
Для серии заявлена точность коррекции ±1 %. К особенностям электромеханического принципа относятся плавная коррекция и высокая точность поддержания выходного напряжения.
Одновременно наличие подвижного регулирующего узла следует учитывать при определении условий эксплуатации и технического обслуживания.
Электронно-ступенчатые стабилизаторы «Каскад»
В стабилизаторах «Каскад» используется другой принцип - ступенчатое регулирование с электронным управлением.
Для основных промышленных моделей производитель указывает точность коррекции ±2,5 %. В трёхфазных исполнениях используются отдельные каналы регулирования фаз.
В зависимости от конкретной модели оборудование может иметь защиту от перегрузки и короткого замыкания, режим прямого включения Bypass и защиту от импульсных помех. Состав функций и технические параметры необходимо проверять по паспорту выбранного изделия.
При подборе «Каскада» для электродвигателя учитывают рабочую мощность оборудования, допустимую перегрузку стабилизатора и характеристики запуска двигателя.
«Сатурн» или «Каскад»: что выбрать для электродвигателя
Обе серии предназначены для стабилизации напряжения, но используют разные способы регулирования. Основные характеристики, имеющие значение при работе с двигательной нагрузкой, приведены в таблице.
| Параметр | «Сатурн» | «Каскад» |
|---|---|---|
| Тип регулирования | Электромеханический, плавный | Электронный, ступенчатый |
| Точность коррекции | ±1 % | ±2,5 % для основных промышленных моделей |
| Перегрузка 200 % | до 100 с | до 100 с |
| Перегрузка 400 % | до 10 с | до 10 с |
| Максимальная заявленная кратковременная перегрузка | 1000 % до 2 с | 900 % до 2 с |
| Заявленная работа с пусковыми токами | до 10-кратных | до 8-кратных |
* Характеристики отдельных моделей могут отличаться. Точные параметры необходимо проверять по паспорту конкретного изделия.
Если для оборудования критичны высокая точность выходного напряжения и плавный характер коррекции, этим требованиям соответствуют особенности электромеханического «Сатурна».
Для нагрузки с высоким пусковым током одного сравнения точности недостаточно. Определяющими становятся перегрузочные характеристики конкретного стабилизатора и параметры запуска двигателя.
Как рассчитать мощность стабилизатора для электродвигателя
При расчёте важно учитывать, что указанная на шильдике двигателя мощность обычно характеризует механическую мощность на валу. Потребляемая из сети активная мощность будет выше из-за потерь в электрической машине.
Если P2 - механическая мощность на валу, а η - КПД двигателя, потребляемая активная мощность определяется выражением:
Для определения полной электрической мощности дополнительно учитывается коэффициент мощности:
- S - полная мощность, кВА;
- P1 - потребляемая активная мощность, кВт;
- P2 - механическая мощность на валу, кВт;
- η - КПД двигателя;
- cos φ - коэффициент мощности.
Номинальный cos φ нельзя автоматически переносить на запуск, поскольку электрические параметры двигателя в этот период отличаются от параметров в номинальном режиме.
После определения рабочей полной мощности необходимо проверить паспортный пусковой ток двигателя, продолжительность разгона и допустимую перегрузку выбранного стабилизатора.
Именно поэтому простое умножение мощности двигателя на условный «пусковой коэффициент» не является универсальным методом расчёта.
Какие данные нужны для подбора
До выбора модели стабилизатора желательно собрать основные характеристики двигателя:
- номинальную мощность, напряжение и ток;
- КПД и cos φ;
- пусковой ток или его паспортную кратность;
- способ и продолжительность пуска;
- характер механической нагрузки;
- параметры питающей сети;
- мощность других одновременно работающих потребителей.
Если производитель двигателя указывает пусковой ток непосредственно, при расчёте следует использовать паспортное значение, а не усреднённый коэффициент.
Что учитывать для трёхфазного электродвигателя
Для трёхфазной нагрузки дополнительно учитывают фазные и линейные напряжения, несимметрию сети, схему подключения и требования двигателя к качеству питания.
Независимое регулирование фаз стабилизатором позволяет корректировать напряжение по отдельным каналам. Однако оно не отменяет контроля качества трёхфазного электропитания: несимметрия напряжений остаётся значимым фактором для самого двигателя.
Типичные ошибки при выборе стабилизатора
Ошибки чаще всего возникают ещё на этапе исходного расчёта:
- выбор стабилизатора только по мощности на шильдике двигателя;
- смешение механической мощности на валу и потребляемой электрической мощности;
- отсутствие учёта КПД и cos φ;
- использование усреднённого пускового коэффициента вместо паспортных данных;
- механическое увеличение мощности стабилизатора пропорционально пусковому току;
- отсутствие проверки продолжительности разгона и перегрузочной способности;
- игнорирование фактического напряжения и параметров питающей сети.
Итог: как подобрать стабилизатор для электродвигателя
Сначала определяют рабочую полную мощность двигателя. Затем по технической документации устанавливают пусковой ток электродвигателя, способ запуска и продолжительность разгона. Эти параметры сопоставляют с перегрузочной характеристикой стабилизатора и его рабочим диапазоном входного напряжения.
После этого учитывают состояние питающей сети, другие одновременно подключённые нагрузки и требования оборудования к качеству напряжения. Только затем выбирают необходимую мощность и подходящий принцип регулирования - электромеханический или электронно-ступенчатый.
Для электромеханических стабилизаторов «Сатурн» характерны плавное регулирование и точность коррекции ±1 %. В серии «Каскад» применяется электронно-ступенчатый принцип регулирования. Окончательный выбор модели выполняется по паспортным характеристикам двигателя, параметрам сети и техническим данным конкретного стабилизатора.
Основной вывод: стабилизатор для электродвигателя нельзя выбирать только по номинальной мощности двигателя или только по кратности пускового тока.
Для корректного подбора необходимо одновременно учитывать рабочую полную мощность, величину пускового тока, продолжительность разгона, перегрузочную характеристику стабилизатора и реальные параметры питающей сети.
