Реле контроля изоляции РКИ-2-300-01

Назначение

РКИ-2-300-01 контролирует сопротивление изоляции в сети постоянного тока с питанием от сети 220 В, где "+" и "-" изолированы от "земли". Порог срабатывания защиты - 300 кОм. Показывает аварийное изменение сопротивления изоляции по минусовому и плюсовому проводу.
Масса, кг
0,25 кг
Габаритные размеры, мм
88х90х65 мм
43 200р.
-
+

В наличии

Характеристики Описание Оплата и доставка Отзывы
Потребляемая мощность, не более 3 Вт
Напряжение питания, В 220 +10/-20% В, 50 Гц или =75...340 В
Рабочее напряжения контролируемой сети, В =75...1000 В
Коммутируемый ток контакта (АС1 250 В), А 5 А
Уставка пороговых значений сопротивления изоляции (с точностью, не ниже ±3%) 10; 20; 30; 40; 50; 75; 100; 150; 200; 250; 300 кОм
Электрическая прочность изоляции питание/контролируемая сеть/ контакты выходных реле, не ниже (ГОСТ 15150-69) 4500 В
Входное сопротивление, не менее 2,0 МОм
Гистерезис включения/включения сигнализации на пороговых значениях, не более 5%
Напряжение контролируемой сети (действующее значение), В =75...1000 В
Пороговое значение сопротивления изоляции, кОм 300 кОм
Временная задержка на включение сигнализации при ухудшении изоляции, не более, сек 5 с
Стойкость к воздействию механических ВВФ (ГОСТ 17516.1-90) М25
Сечение проводов для подключения, мм2 0,5…1,5 мм²
Температура эксплуатации, ˚С -40 … +60 °С
Масса, кг 0,25 кг
Габаритные размеры, мм 88х90х65 мм
Гарантия, мес 24 мес

Назначение

Реле контроля изоляции РКИ-2-300-01 предназначено для контроля сопротивления изоляции под напряжением в сетях постоянного тока с изолированными шинами.

Преимущества


Импульсный блок питания
Микропроцессорное управление
Постоянный контроль питания под рабочим напряжением

Конструкция системы

Реле РКИ-2-300-01 выполнено в корпусе для установки на DIN-рейку.
На передней панели прибора находятся светодиодные индикаторы «ПИТАНИЕ», «КОНТРОЛЬ СЕТИ», «НОРМА», «АВАРИЯ» и переключатель уставок порогового значения сопротивления изоляции «0…9».
В верхней части блока находятся клеммные колодки для подключения питания прибора (A1, A2) и контролируемой сети («+», «-», PE). Питание реле может осуществляться от сети АС 220 (176-242), DC 75-340.
В нижней части блока находятся клеммные колодки контактов трех выходных реле 11-12-14; 21-22-24; 31-32-34 для подключения цепей сигнализации и автоматики.
Цепи питания, измерения и контакты выходных реле гальванически разделены.

Климатическое исполнение У, категория размещения 2 по ГОСТ 15543.1-89

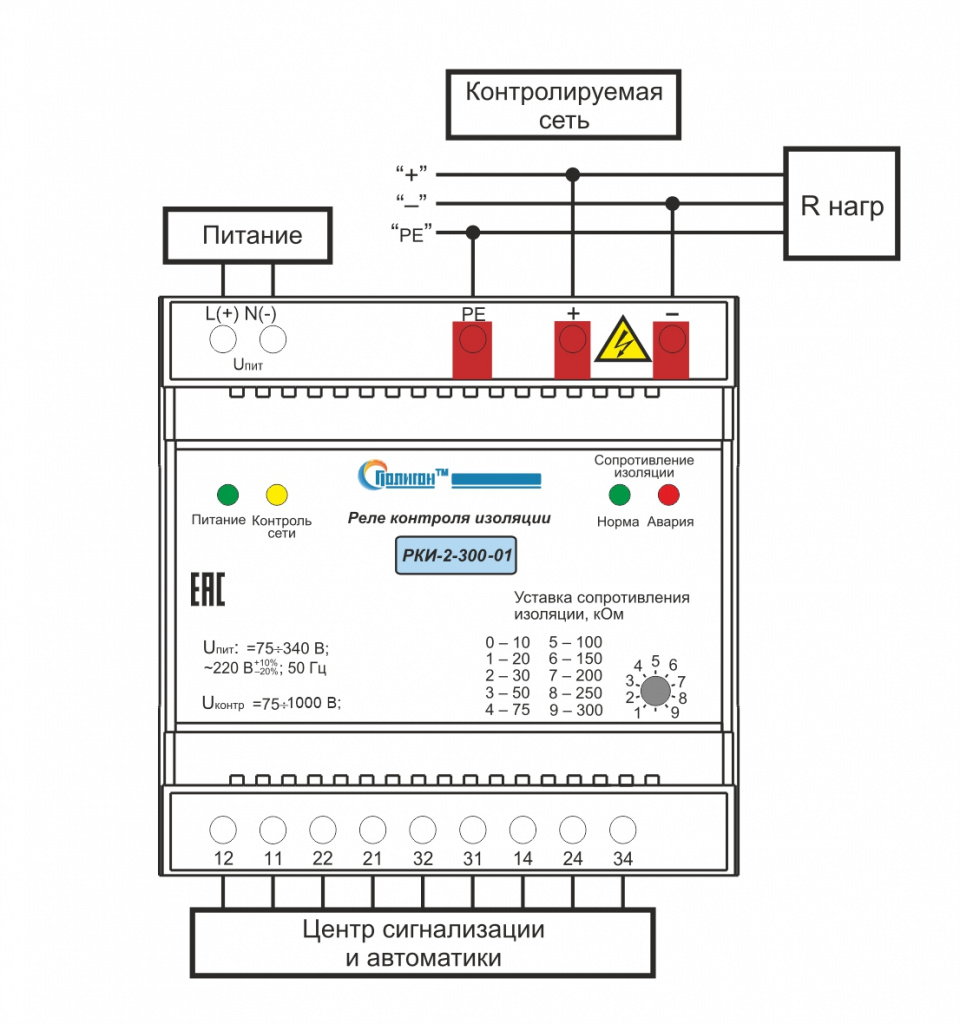

Рис.1. Типовая схема подключения реле «РКИ-2-300-01».

Алгоритм работы

Проконтролировать работу прибора по светодиодным индикаторам:
- «ПИТАНИЕ» - показывает наличие питания прибора;
- «КОНТРОЛЬ СЕТИ» - показывает наличие напряжения контролируемой сети в пределах 75…1000 В. Если сеть вне диапазона 75…1000, замкнуты контакты 11-12, 21-22, 31-32
- «НОРМА» - включен при сопротивлении изоляции больше установленного значения и напряжении сети в диапазоне 75…1000 (замкнуты контакты 11-14, 21-22, 31-32);
- «АВАРИЯ»
- по цепи РЕ « - », включается при сопротивлении изоляции меньше установленного значения при этом размыкаются контакты выходных реле и светодиод «НОРМА» выключается (замкнуты контакты 11-12, 21-22, 31-34), светодиод «АВАРИЯ» горит.
- по цепи РЕ « + », включается при сопротивлении изоляции меньше установленного значения при этом размыкаются контакты выходных реле и светодиод «НОРМА» выключается (замкнуты контакты 11-12, 21-24, 31-32), светодиод «АВАРИЯ» мигает.
