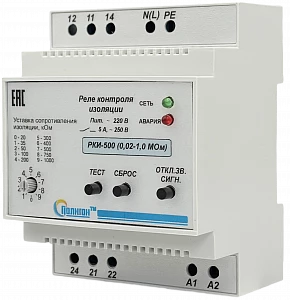

РКИ-500 (0,02–1,0 МОм)

Назначение

Реле контроля изоляции РКИ-500 (0,02-1,0 МОм) предназначено для непрерывного контроля сопротивления изоляции в однофазных и трехфазных сетях переменного напряжения до 750 В с изолированной нейтралью. При ухудшении изоляции включаются световой и звуковой сигналы, а также переключаются контакты исполнительного реле.

Масса, кг: 0,25
Габаритные размеры, мм: 71х90х65

Цена по запросу

В наличии

Заказать

Характеристики Описание Оплата и доставка Отзывы

Потребляемая мощность, не более	3 Вт
Напряжение питания, В	~220 В ±10 %, 50 Гц
Измерительное напряжение, В	= 10,1В ± 0,1В
Электрическая прочность изоляции питание/контролируемая сеть/ контакты выходных реле, не ниже (ГОСТ 15150-69)	1000В
Входное сопротивление, не менее	>0,6
Напряжение контролируемой сети (действующее значение), В	0...750 (АС)
Пороговое значение сопротивления изоляции, кОм	20,35, 50, 100, 200, 300, 400, 500, 750, 1000 (Rп)
Временная задержка на включение сигнализации при ухудшении изоляции, не более, сек	<= 10,0 *
Коммутируемый ток контакта (АС1 250 В) max	5
Сечение проводов для подключения блока, мм2	0,5...1,5 мм2
Температура эксплуатации, ˚С	-30 … +45
Масса, кг	0,25
Габаритные размеры, мм	71х90х65
Гарантия, мес	24

Назначение

Реле предназначено для контроля сопротивления изоляции в сетях переменного тока частотой 50 Гц с изолированной нейтралью и позволяет своевременно выявлять ухудшение состояния изоляции. При снижении сопротивления ниже установленной уставки срабатывает выходное реле и включается сигнализация.

Область применения

Промышленные предприятия, энергетика, машиностроение, электрощитовые, объекты с IT-сетями.

Преимущества

• Одна универсальная модель.
• Импульсный блок питания.
• Микропроцессорное управление.
• Световая и звуковая сигнализация.
• Монтаж на DIN-рейку.

Конструкция

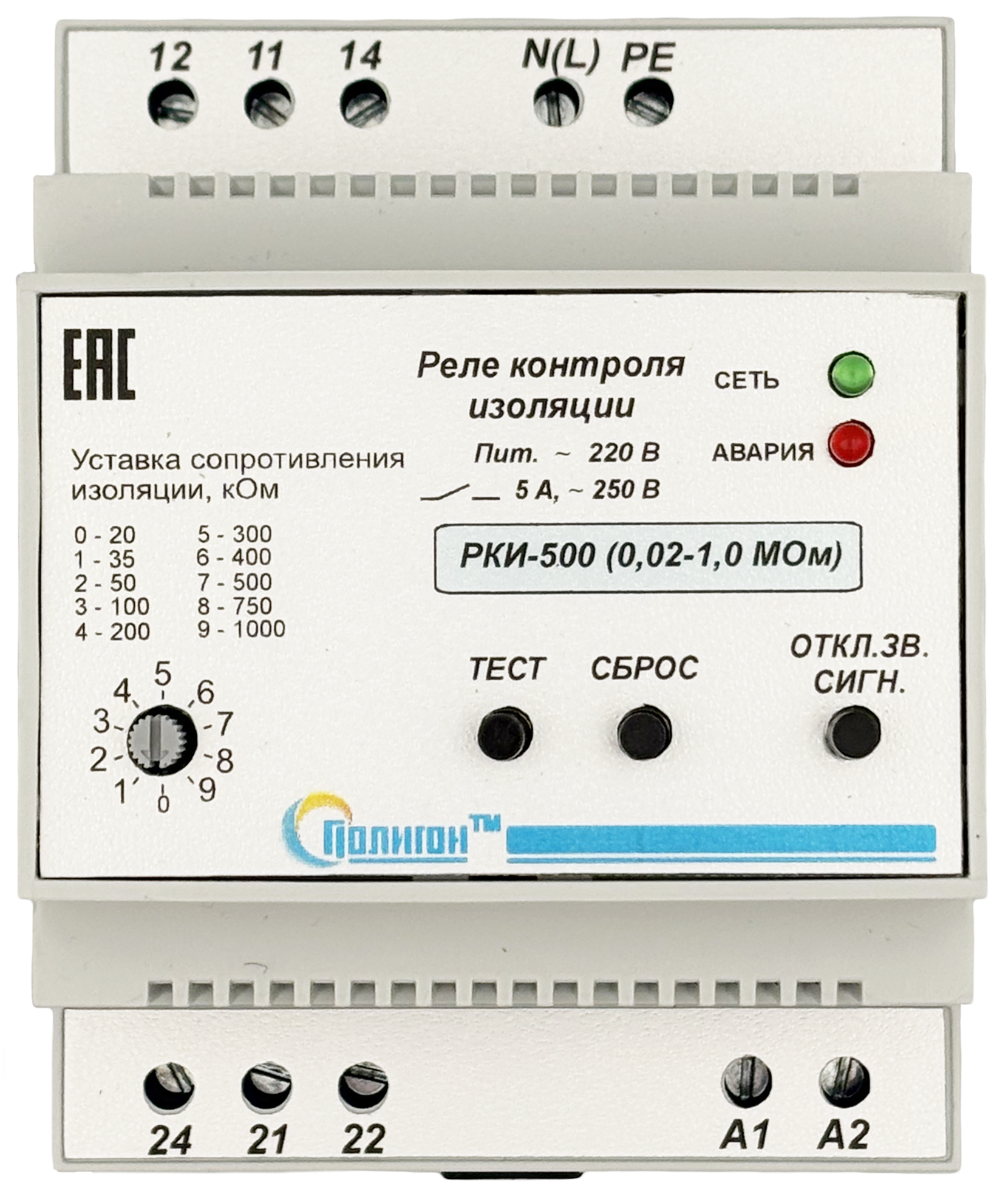

Модель выполнена в корпусе для установки на DIN-рейку. На передней панели блока расположены:

Световой индикатор «СЕТЬ» - показывает, что питание подключено.

Световой индикатор «АВАРИЯ» - сигнализирует о нарушении сопротивления изоляции.

Регулятор уставки – позволяет регулировать порог срабатывания

0	1	2	3	4	5	6	7	8	9
20 кОм	35 кОм	50 кОм	100 кОм	200 кОм	300 кОм	400 кОм	500 кОм	750 кОм	1000 кОм

Кнопка «ТЕСТ» - инициирует работу реле в режиме аварии.

Кнопка «СБРОС» - сбрасывает аварию в режиме «ТЕСТ».

Кнопка «ОТКЛ. ЗВ. СИГН.» - отключает звуковой сигнал в аварийном режиме работы.

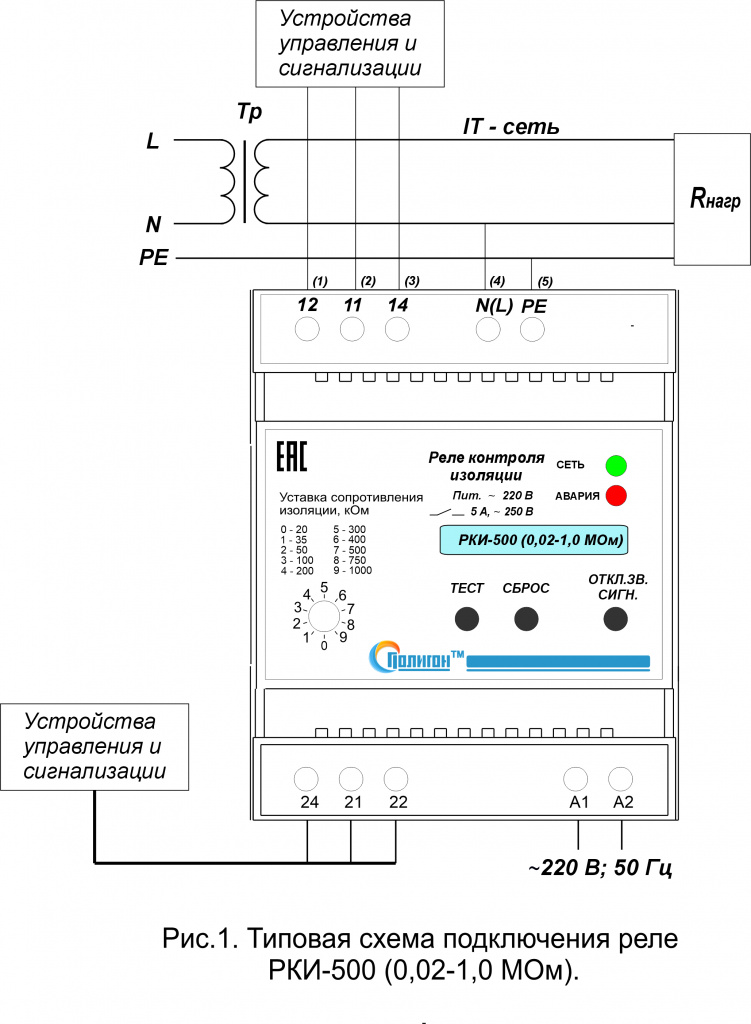

Верхние и нижние клеммы предназначены для подключения питания, контролируемой сети и исполнительных устройств.
