Повсеместное внедрение высокочувствительной цифровой аппаратуры, микропроцессорных устройств релейной защиты и автоматики (РЗА), а также сложной бытовой электроники задаёт вектор развития современной электроэнергетики и электротехники. Качество электрической энергии выступает детерминантой эффективного функционирования перечисленных систем. К числу наиболее разрушительных электромагнитных возмущений относятся импульсные перенапряжения, порождаемые грозовыми разрядами, коммутационными процессами в мощных промышленных установках и электростатическими явлениями. Прямой удар молнии способен инициировать токи до 200 кА, тогда как коммутационные переходные процессы в низковольтных сетях генерируют импульсы тока до 10 кА. Деградация изоляции, отказ силовых полупроводниковых ключей и нарушение корректной работы цифровых логических схем – следствия указанных возмущений. Системный подход, базирующийся на принципе многоуровневой защиты от импульсных перенапряжений, становится обязательным условием обеспечения надёжности электроснабжения и сохранности электронных компонентов.
Природа возникновения импульсных перенапряжений предопределяет необходимость применения специализированных ограничивающих устройств, сочетающих высокое быстродействие со способностью рассеивать значительные объёмы энергии. В отечественной и международной инженерной практике базовыми элементами таких конфигураций служат устройства защиты от импульсных перенапряжений (SPD), обозначаемые также аббревиатурой УЗИП. Международный стандарт IEC 61643 устанавливает трёхуровневую (трёхклассовую) градацию УЗИП. Тип 1 (T1), реализованный на искровых разрядниках, ориентирован на отвод тока молнии с формой волны 10/350 мкс и монтируется на вводе в здание для нейтрализации прямых ударов. В основе типа 2 (T2) лежит варистор, характеризующийся высоким сопротивлением в штатном режиме и его резким снижением в момент перенапряжения, благодаря чему нагрузка шунтируется, а избыточная энергия преобразуется в тепло. УЗИП типа 2 предназначены для защиты распределительных сетей от наведённых перенапряжений с волновой формой 8/20 мкс. Тип 3 (T3) обеспечивает финишную защиту конкретных потребителей, формируя предельно низкий уровень остаточного напряжения. Одним устройством невозможно одновременно безопасно отвести большой ток и ограничить напряжение до приемлемой величины – данное обстоятельство делает координацию УЗИП по уровням строго обязательной.

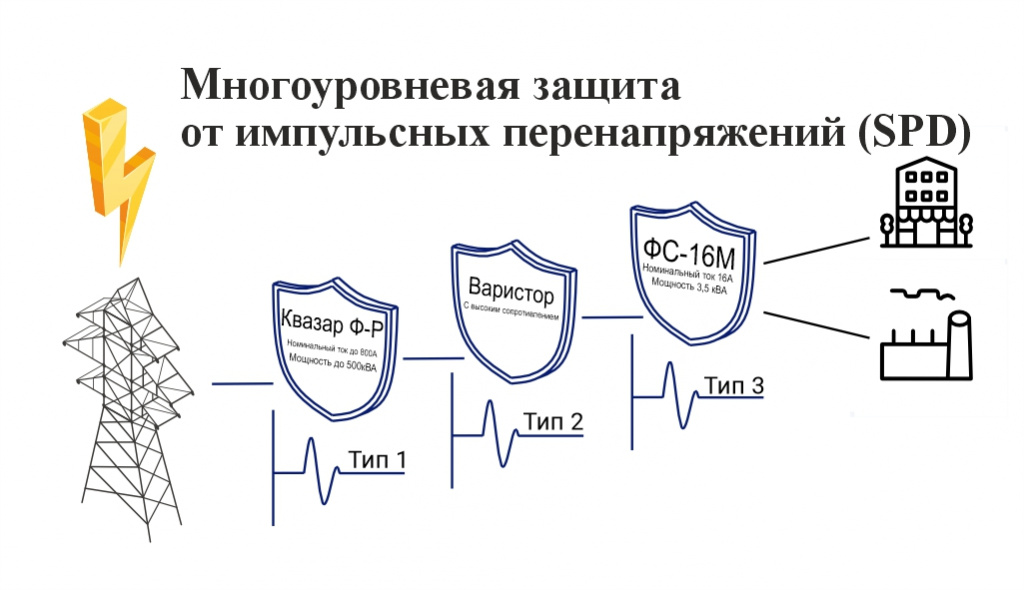

Принцип многоуровневой защиты от импульсных перенапряжений реализуется через разделение электроустановки на зоны молниезащиты LPZ, причём суть метода заключается в поэтапном снижении энергии импульса. На первой ступени (УЗИП типа 1), размещённом в главном распределительном щите, потенциал уменьшается с тысяч киловольт до единиц киловольт (уровень защиты Up достигает 2,5 кВ). Вторая ступень (УЗИП типа 2) в распределительных щитах понижает перенапряжение до 1,5 кВ. Третья ступень, реализованная в виде УЗИП типа 3 либо сетевых фильтров, обеспечивает Up менее 1,0 кВ непосредственно перед нагрузкой. Научно обоснованный выбор компонентов подчиняется условию: уровень защиты Up должен быть ниже импульсной прочности изоляции защищаемого прибора, но одновременно превышать максимальное рабочее напряжение сети (Usmax < Up < Uchoc). Выбор УЗИП рекомендуется выполнять с запасом не менее 20 % относительно наиболее уязвимого элемента схемы.
Сетевые фильтры представляют собой важнейшее звено в архитектуре защиты, беря на себя функцию подавления высокочастотных помех и остаточных выбросов напряжения. Конструктивное исполнение таких устройств включает LC-цепи для ослабления синфазных и дифференциальных помех, а также варисторные ограничители, осуществляющие срезание амплитуды импульсов. Интеграция сетевых фильтров решает две основные задачи: блокирование проникновения высокочастотных наводок от мощного промышленного оборудования в чувствительные цепи и защита нагрузки от кратковременных, но опасных выбросов энергии, не отфильтрованных предшествующими ступенями.

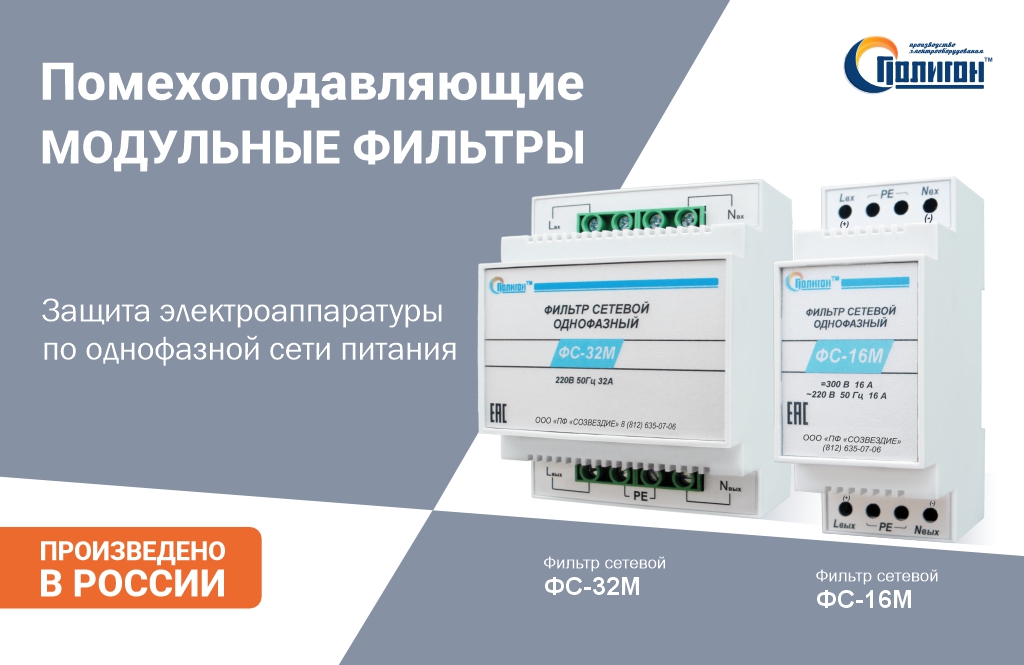

Различные требования к конструктивному оформлению и электрическим параметрам вытекают из специфики применения в промышленных и бытовых системах. Модульные помехоподавляющие фильтры серии ФС, такие как ФС-16М, предназначены для монтажа внутри помещений с нормальными условиями эксплуатации (класс защиты IP20). Номинальный ток модели достигает 16 А, мощность – 3,5 кВА, ослабление помех в диапазоне 0,15–30 МГц составляет до 60 дБ, варисторная защита рассчитана на максимальный импульсный ток 8 кА (класс III), а монтаж осуществляется на DIN-рейку. Изделие ФС-32М представляет собой сетевой фильтр промышленный с номинальным током 32 А и аналогичными параметрами помехоподавления. Фильтры серии ФС классифицируются как устройства класса III (УЗИП) и устанавливаются на завершающем этапе защиты, непосредственно перед ответственной нагрузкой – серверным оборудованием, контроллерами ЧПУ или бытовой аудио-видеотехникой.
При работе в условиях агрессивных сред, под воздействием осадков или пыли применяются устройства с повышенным классом защиты IP. Для обеспечения максимальной помехозащищённости и гальванической развязки цепей используются трансформаторные сетевые фильтры ФСТО и ФСТТ.
Ключевая особенность – наличие разделительного трансформатора, обеспечивающего гальваническое разделение первичной и вторичной сетей. Это позволяет преобразовать систему заземления TN‑C в TN‑S и организовать так называемую «выделенную» сеть питания. Высоковольтные импульсы практически не проходят через разделительный трансформатор, вследствие чего указанные фильтры обеспечивают максимальную защиту от перенапряжений. Предельный импульсный ток ограничителя достигает 8500 А, рассеиваемая энергия – 140 Дж, что делает эти устройства незаменимыми при построении «островов» надёжности для питания аппаратуры РЗА, медицинских диагностических комплексов либо систем непрерывного технологического процесса. Фильтры ФСТО (однофазное исполнение) и ФСТТ (трёхфазное исполнение, схема «звезда») размещаются в металлических шкафах со степенью защиты IP20 или IP54.

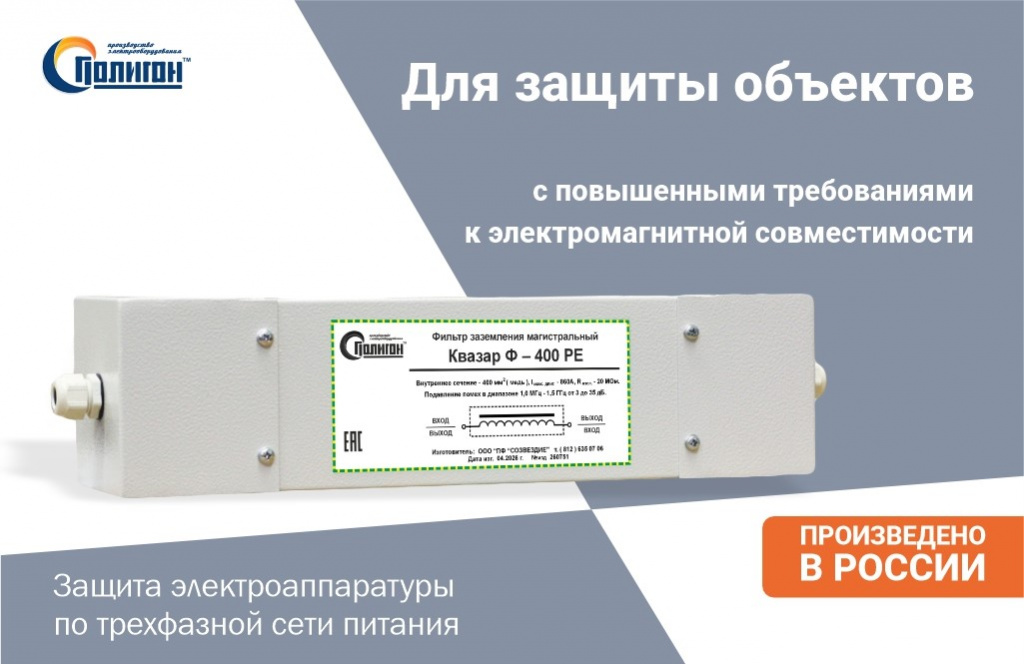

Для защиты объектов с повышенными требованиями к электромагнитной совместимости разработаны магистральные однофазные и трехфазные фильтры «Квазар» в щитовом исполнении (IP20 и IP54). Линейка включает две модификации: базовую («Квазар Ф») с высокочастотным LC-фильтром и усовершенствованную («Квазар Ф–Р»), оснащённую гибридным ограничителем на основе варисторов и газоразрядных элементов. Такая схема обеспечивает подавление импульсных помех перенапряжений как класса В (грозовые разряды с формой 10/350 мкс, ток до 25 кА), так и класса С (коммутационные выбросы 8/20мкс, ток до 40 кА), при этом время срабатывания не привышает25нс. Благодаря этому фильтры «Квазар Ф-Р» могут устанавливаться на вводе в здание, выполняя функции защиты от прямых ударов молнии и внутренних переходных процессов без необходимости дополнительных ступеней. Диапазон номинальных мощностей варьируется от 7 кВА (однофазный вариант Квазар-1Ф-32 ВБР) до 500 кВА (трехфазный вариант Квазар Ф-500Р), с максимальным рабочим током от 32 А до 800 А, что позволяет интегрировать устройства в системы питания дата-центров, станков с ЧПУ, бесперебойных источников и диагностического медицинского оборудования. Важной конструктивной особенностью является сохранение питания нагрузки при выходе из строя любого защитного элемента, что исключает простои критически важных процессов.
Корректность координации работы всех звеньев цепи прямо определяет надёжность электроснабжения и степень защищённости электроники. Монтаж сетевого фильтра без предварительной грубой защиты ведёт к перегрузке его варистора и вероятному выходу из строя при мощном грозовом импульсе. Обратная ситуация – использование только УЗИП типов 1 и 2 – не способна обеспечить требуемый уровень защиты для микропроцессорных логических схем из-за высокого остаточного напряжения (Up). Способы создания многоуровневой защиты от импульсного перенапряжения опираются на три главных принципа: координация по энергетике (каждая ступень рассчитана на свою долю тока), координация по зонам (расстояние между ступенями должно быть достаточным для формирования ответного импульса) и координация по уровням напряжения (Up ступени 3 < Up ступени 2 < Up ступени 1). На практике для упрощения селективной координации применяются комбинированные устройства класса «Тип 1+2»; при расстоянии между ступенями менее 10 метров используются специальные координированные блоки.
Таким образом, многоуровневая защита от импульсных перенапряжений представляет собой единственный технически обоснованный подход к обеспечению надёжности электроснабжения и защите электроники в реальных условиях эксплуатации. Методология построения подобных систем регламентируется стандартами МЭК и требует точного расчёта координации УЗИП (SPD) различных классов – от вводных искровых разрядников до финишных варисторных сетевых фильтров. На современном рынке представлен широкий спектр решений для реализации данной методологии: от компактных модульных устройств типа ФС‑16М, интегрируемых в бытовые щиты, до мощных трансформаторных шкафов ФСТТ, обеспечивающих гальваническую развязку и абсолютное подавление высоковольтных импульсов для критически важной промышленной аппаратуры РЗА. Производством данных устройств занимается компания «Полигон», демонстрирующая высокий инженерный уровень и предлагающая полный набор компонентов для построения надёжной, селективной и экономически эффективной системы защиты от грозовых и коммутационных перенапряжений. Тем самым достигается сохранность материальных ресурсов и обеспечивается непрерывность производственных процессов.
