Что такое разделительный трансформатор и его назначение
Разделительный трансформатор — это не просто пассивный элемент передачи энергии, а активное средство повышения электробезопасности и помехозащищённости. Он выполняет функцию изолирующего барьера между первичной и вторичной сетями. Реализуемая при этом гальваническая развязка служит основой для построения систем питания с изолированной нейтралью, что существенно расширяет область применения таких трансформаторов в различных отраслях промышленности и энергетики.
Для чего нужен разделительный трансформатор
Электробезопасность при эксплуатации электроустановок достигается применением разделительных трансформаторов, конструктивная особенность которых — отсутствие гальванической связи между обмотками. Входные и выходные электрические цепи аппарата развязаны между собой, вследствие чего формируется изолированная от первичной сети система электроснабжения.
Основное функциональное назначение разделительного трансформатора — устранение непосредственного электрического контакта между первичной и вторичной сторонами, что и определяет его защитные свойства.
Как работает разделительный трансформатор
Принцип действия основан на законе электромагнитной индукции. Переменный ток, протекающий по первичной обмотке, создаёт в магнитопроводе переменный магнитный поток, который индуцирует электродвижущую силу во вторичной обмотке. Гальваническая развязка обеспечивается отсутствием прямого электрического контакта между первичной и вторичной цепями — они связаны исключительно через магнитное поле.
Конструкция и ключевые элементы
В классической конфигурации разделительного трансформатора присутствуют:
- магнитопровод (сердечник);
- первичная и вторичная обмотки;
- экранирующие элементы — для улучшения разделяющих характеристик и ослабления помех.
Электростатические экраны выполняются из немагнитного материала и соединяются с заземляющим контуром. Это обеспечивает существенное уменьшение ёмкостной связи между обмотками, тем самым препятствуя распространению высокочастотных помех в цепь нагрузки. За счёт этого достигаются подавление высокочастотных составляющих и повышение эффективности гальванической изоляции.
Принцип защитного действия разделительного трансформатора
Основа защитного действия — отсутствие гальванической связи вторичной обмотки разделительного трансформатора с землёй. В обычных электрических сетях одна из линий (нейтраль) заземлена, что формирует потенциально опасную цепь протекания тока через тело человека при прикосновении к фазному проводнику. При применении разделительного трансформатора эта цепь разрывается: вторичная сторона изолирована от земли, и поражение током становится невозможным. Таким образом, гальваническая развязка обеспечивает защиту как обслуживающего персонала, так и подключённого оборудования.
В условиях отечественной электроэнергетики, где качественное заземление зачастую отсутствует, применение развязывающего трансформатора нередко становится наиболее технически обоснованным решением вопроса электробезопасности. Нормативные требования к таким устройствам содержатся в Правилах устройства электроустановок (ПУЭ): статус разделительного трансформатора присваивается аппарату при условии, что его вторичная обмотка не имеет заземления, а её нейтраль не соединена с нейтралью первичной обмотки.
Чем отличается разделительный трансформатор от обычного
С точки зрения физики процессов принципиальной разницы между обычным силовым и разделительным трансформатором нет. Но к разделительным трансформаторам предъявляются особые требования по устойчивости межвитковой и межобмоточной изоляции.
Ключевое отличие — в функциональном назначении. Если обычный трансформатор служит для преобразования уровня напряжения, то разделительный в первую очередь обеспечивает гальваническую развязку цепей. Он «разделяет» потребителя и сеть через обмотки при полном отсутствии гальванической связи между ними.
Где применяется разделительный трансформатор: основные отрасли
Спектр применения разделительных трансформаторов охватывает:
- медицину;
- промышленное производство;
- электронику;
- лабораторную практику;
- системы бесперебойного питания.
В каждой из этих сфер целевое назначение аппарата конкретизируется с учётом специфики решаемых задач электробезопасности и помехозащищённости.
Применение в медицинских учреждениях
В медицинских учреждениях эти устройства служат средством предотвращения случайного контакта пациентов и персонала с токоведущими элементами оборудования — за счёт изоляции вторичных цепей от заземлённой первичной сети. В промышленном сегменте задача иная: преобразование сетей с глухозаземлённой нейтралью в системы с изолированной нейтралью. Такое решение одновременно защищает персонал от поражения током и подавляет высокочастотные помехи, распространяющиеся по цепям питания.
Применение при ремонтных работах
При ремонте электронных устройств разделительный трансформатор обеспечивает безопасные условия труда при работе с оборудованием под напряжением, исключая образование опасных путей протекания тока через корпус или заземлённые элементы.
Классификация по степени защиты (IP)
Степень защиты оболочки, маркируемая кодом IP, служит основой классификации разделительных трансформаторов по условиям размещения и эксплуатации. Для стационарной установки в закрытых технических помещениях, где отсутствует прямое воздействие влаги и пыли, применяется исполнение IP20. В случаях, предполагающих воздействие агрессивной среды, высокую влажность либо прямой контакт с водой, используются трансформаторы со степенью защиты IP54 и выше.
В целом по рынку встречаются исполнения вплоть до IP65–IP68 — например, в решениях для железнодорожной инфраструктуры на участках с высокой вероятностью затопления, что подтверждает устойчивость таких аппаратов к неблагоприятным факторам. Разделительные трансформаторы ГК «Полигон» серийно выпускаются в исполнениях IP00, IP20 и IP54; исполнения под особые условия эксплуатации изготавливаются по техническому заданию заказчика.
| Защита от пыли / воды | Нет | Капли | Капли 15° | Брызги 60° | Брызги | Струи | Сильные струи | Погружение до 1 м | Полное погружение |
|---|---|---|---|---|---|---|---|---|---|
| Нет защиты | IP00 | ||||||||
| Частицы > 12,5 мм | IP20 | IP21 | IP22 | IP23 | |||||
| Пыль частично | IP50 | IP54 | IP55 | ||||||
| Пыль полностью | IP60 | IP65 | IP66 | IP67 | IP68 |
Как выбрать разделительный трансформатор: основные параметры
Выбор разделительного трансформатора предполагает учёт совокупности взаимосвязанных параметров, определяющих его эксплуатационную пригодность в конкретных условиях. К ним относятся:
- номинальные значения входного и выходного напряжения (однофазное исполнение — 220 В, трёхфазное — 380 В);
- количество фаз;
- степень защиты оболочки по классификации IP;
- температурный режим;
- влажность окружающей среды;
- наличие агрессивных компонентов в атмосфере.
Дополнительные функциональные возможности, которые стоит оценить на этапе проектирования:
- наличие экранирующих обмоток;
- встроенные системы контроля сопротивления изоляции;
- устройства ограничения пускового тока.
Расчёт мощности трансформатора
Номинальная мощность аппарата определяется на основе суммарной потребляемой мощности подключаемой нагрузки. Выбор трансформатора осуществляется по номинальным токам нагрузок.
Дополнительные функции: фильтрация помех
Разделительные трансформаторы оснащаются электростатическими экранами для снижения помех. Экранирующая обмотка является эффективным фильтром высокочастотных помех: трансформатор «очищает» электросеть от помех и искажений, улучшая качество питающего напряжения.
Разделительные трансформаторы ТРО и ТРТ от ГК «Полигон»

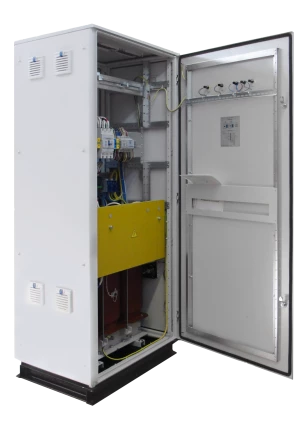

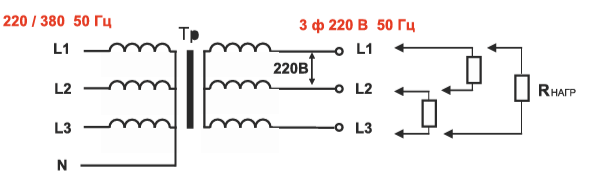

ГК «Полигон» изготавливает разделительные трансформаторы промышленного и медицинского назначения двух серий: ТРО (однофазные) и ТРТ (трёхфазные). Они преобразуют сеть типа TN-S в IT-сеть (режим изолированной нейтрали) с непрерывным контролем изоляции.
Трансформаторы серий ТРО и ТРТ поставляются как законченная конструкция и включают:
- автоматические выключатели по входу и выходу;
- систему контроля изоляции;
- контроль температуры изделия и тока нагрузки;
- выход для подключения поста дистанционного контроля «ПДК-02»;
- экранирующую обмотку, снижающую ёмкостную связь между обмотками;
- устройство снижения пускового тока.
Серийные исполнения по степени защиты — IP00, IP20 и IP54. Однофазные модели ТРО охватывают диапазон мощностей примерно от 0,6 до 15 кВА (например, ТРО-600М — 0,6 кВА, ТРО-15000М — 15 кВА), трёхфазные ТРТ доступны в более широком диапазоне мощностей. Гарантийный срок эксплуатации — 3 года со дня покупки; продукция сопровождается декларацией соответствия EAC.
Перейти в каталог разделительных трансформаторов →
Универсальность разделительных трансформаторов
Многообразие конструктивных исполнений разделительных трансформаторов — однофазные и трёхфазные варианты, различные номинальные напряжения и степени защиты оболочки — обусловливает их универсальность при решении широкого круга электротехнических задач. Возможности аппарата не ограничиваются гальванической развязкой цепей: устройство одновременно обеспечивает защиту персонала от поражения током, подавление электромагнитных помех и сохранность подключённого оборудования.
Часто задаваемые вопросы
Чем разделительный трансформатор отличается от стабилизатора напряжения?
Это устройства с разными задачами. Стабилизатор напряжения удерживает выходное напряжение в заданных пределах при «просадках» и «скачках» в сети, но гальванической развязки не даёт. Разделительный трансформатор, наоборот, не стабилизирует напряжение — его задача обеспечить гальваническую развязку первичной и вторичной цепей, изолировать нагрузку от заземлённой сети и защитить персонал от поражения током.
На практике задачи часто решают в связке: разделительный трансформатор (серии ТРО или ТРТ) отвечает за электробезопасность и подавление помех, а стабилизатор («Каскад», «Сатурн») — за качество напряжения. Если нужна и развязка, и стабильное питание, устройства применяют совместно.
Как рассчитать мощность разделительного трансформатора?
Мощность подбирают по суммарной потребляемой мощности всей подключаемой нагрузки и по её номинальным токам. Порядок действий такой:
- Сложите полные мощности (в кВА) всех потребителей, которые будут запитаны от трансформатора.
- Учтите характер нагрузки: для оборудования с высокими пусковыми токами (двигатели, компрессоры, медицинская техника) закладывайте запас, как правило 20–30 %.
- Выберите ближайший больший типоразмер из линейки по номинальному току.
Трансформаторы ТРО и ТРТ оснащены устройством снижения пускового тока, что смягчает броски при включении. Если нагрузка сложная или разнотипная, точный номинал лучше согласовать с инженерами производителя.
Нужно ли контролировать изоляцию во вторичной сети разделительного трансформатора?
Да. Вторичная сеть разделительного трансформатора работает в режиме изолированной нейтрали (IT-сеть), и её главное преимущество — безопасность при первом замыкании на землю — сохраняется только при исправной изоляции. Чтобы вовремя обнаружить снижение сопротивления изоляции, применяют непрерывный контроль.
В трансформаторах ТРО и ТРТ система контроля изоляции уже входит в конструкцию, предусмотрен контроль температуры и тока нагрузки, а также выход для подключения поста дистанционного контроля «ПДК-02». Для отдельных задач используется реле контроля изоляции. Такой мониторинг особенно важен в медицинских помещениях, где непрерывность и безопасность электропитания критичны.
