Стабилизатор напряжения для станка с ЧПУ: как выбрать и рассчитать мощность?

При выборе стабилизатора напряжения для станка с ЧПУ необходимо учитывать не только номинальную мощность оборудования, но и характер нагрузки, пусковые токи, диапазон входного напряжения и схему питания. Эти же параметры определяют требования к стабилизатору напряжения для ЧПУ-оборудования при эксплуатации в промышленной сети.

Почему станкам с ЧПУ нужен стабилизатор напряжения

Системы числового программного управления, интегрированные в современное станочное оборудование, предъявляют жесткие требования к параметрам питающего напряжения. Отклонения от номинальных значений, возникающие в распределительных сетях промышленных зон, напрямую влияют на функционирование следующих узлов:

• микропроцессорных контроллеров;

• программируемых логических контроллеров;

• сервоприводов;

• запоминающих устройств, входящих в состав станка.

Каждый из перечисленных компонентов рассчитан на строго определенный допустимый диапазон питающих напряжений, выход за границы которого чреват сбоями и повреждениями.

Основные угрозы для электроники станка: скачки, просадки и перепады

Качество электрической энергии в сетях общего назначения зачастую не соответствует нормативным показателям. Коммутации мощных нагрузок, сварочные процессы, грозовые разряды и прочие возмущающие факторы порождают представляющие реальную угрозу для дорогостоящего станочного парка:

• перепады;

• просадки;

• скачки напряжения.

Для оборудования с ЧПУ особую опасность несут кратковременные глубокие просадки: система управления интерпретирует их как отключение питания, что влечет за собой сбой управляющей программы, повреждение обрабатываемой детали и выход из строя шпиндельного инструмента.

Повышенное напряжение создает риск пробоя изоляционных промежутков и разрушения полупроводниковых структур. Наиболее уязвимыми элементами признаются микросхемы электрически программируемых постоянных запоминающих устройств (EPROM): зафиксированы случаи самопроизвольного искажения данных на панели человеко-машинного интерфейса, вызванные скачкообразным ростом напряжения на управляющих выводах указанных микросхем. Пониженное напряжение, в свою очередь, провоцирует нестабильность работы сервоприводов, снижение момента на шпинделе и ошибки позиционирования.

Расчёт мощности стабилизатора для станка с ЧПУ: пошаговая методика

Центральной задачей при подборе стабилизирующего аппарата выступает расчет его мощности, которая должна быть достаточной для питания всех подключенных потребителей во всех режимах – от холостого хода до пиковых нагрузок с учетом пусковых токов. Исходным этапом расчета служит инвентаризация всех электроприемников, предполагаемых к подключению через стабилизатор.

Для каждого приемника фиксируется:

1. Активная мощность (кВт или Вт) – указывается в паспорте или на шильдике оборудования

2. Коэффициент мощности (cos φ) - это отношение активной мощности к полной (cos φ = P / S). Он показывает, насколько эффективно нагрузка использует подводимую энергию.

Поскольку паспортная мощность стабилизаторов традиционно выражается в вольт-амперах (кВА), активную мощность необходимо перевести в полную по формуле:

S = P / cos φ

• S – полная мощность (кВА);

• P – активная мощность (кВт);

• cos φ – коэффициент мощности нагрузки.

Для электронных блоков питания, широко применяемых в системах ЧПУ, значение cos φ обычно лежит в интервале 0,9-0,95; для электродвигателей приводов этот показатель снижается до 0,75-0,85.

Рекомендуемые значения коэффициента мощности (cos φ) для типового оборудования

После суммирования полных мощностей всех потребителей к полученной величине добавляется резервный запас. Минимальная рекомендуемая величина такого запаса составляет 15-20 % от суммарной расчетной мощности; для объектов с повышенными требованиями к бесперебойности запас целесообразно увеличивать до 20-30 %. Особого рассмотрения требует учет пусковых токов электродвигателей, входящих в состав станка (шпиндельные двигатели, двигатели подач, насосы охлаждения). Пусковые токи асинхронных двигателей могут превышать номинальные рабочие токи в 3-8 раз в зависимости от конструктивных особенностей и типа двигателя.

Стабилизатор напряжения обязан сохранять работоспособность при указанных пиковых перегрузках, не переходя в защитное отключение нагрузки. Производители качественного стабилизирующего оборудования декларируют перегрузочные характеристики, например, способность выдерживать 1,1-1,5-кратное превышение номинального тока в течение 10 секунд. Для станков с тяжелыми условиями пуска (высокомоментные шпиндели, поршневые компрессоры) требуется стабилизатор с повышенной перегрузочной способностью.

Точность стабилизации и диапазон входного напряжения. Ключевые параметры

Точность стабилизации выходного напряжения выступает одним из определяющих критериев для оборудования с ЧПУ. Даже незначительные флуктуации выходного напряжения способны вызывать погрешности позиционирования и ухудшать качество обработки. Для современных станков с ЧПУ, оснащенных сложной микроэлектроникой, точность стабилизатора должна быть не ниже 5-8 %. Высококлассные устройства обеспечивают точность в пределах ±1,5 %, отдельные модели – до ±0,8 %. Ужесточение требований к точности стабилизации прямо коррелирует с повышением сложности электронной системы управления и требуемой точности механической обработки.

Диапазон входного напряжения, в котором стабилизатор выполняет свои функции без перехода в аварийный режим, приобретает решающее значение в условиях нестабильных сетей с глубокими просадками (до 145–150 В). В таких ситуациях предпочтение отдается моделям с расширенным рабочим диапазоном – например, 145–290 В или 176-552 В. Широкий диапазон входного напряжения обеспечивает сохранение работоспособности оборудования даже при значительных отклонениях параметров питающей сети, что особенно актуально для производств, подключенных к линиям электропередачи с недостаточной пропускной способностью.

Типы стабилизаторов напряжения для станков с ЧПУ: сравнение релейных, электромеханических и электронных

На рынке стабилизирующего оборудования представлены устройства, различающиеся:

• принципом регулирования;

• быстродействием;

• точностью;

• стоимостью.

Выбор конкретного типа определяется требованиями к качеству питания станка с ЧПУ.

Релейные стабилизаторы отличаются простотой конструкции и низкой ценой. Регулирование осуществляется ступенчатым переключением обмоток автотрансформатора посредством силовых реле. Дискретный характер изменения выходного напряжения не позволяет достичь строго фиксированного значения, а коммутация реле сопровождается кратковременными провалами, критичными для чувствительной электроники ЧПУ.

Электромеханические (сервоприводные) стабилизаторы используют серводвигатель для перемещения токосъемной щетки по обмотке автотрансформатора. Плавное регулирование обеспечивает высокую точность поддержания выходного напряжения и синусоидальную форму сигнала, близкую к идеальной. Этот тип рекомендован для точных дорогостоящих станков, чувствительных к форме питающего напряжения. Недостатки –инерционность механической системы и наличие подвижных частей, требующих обслуживания. При этом КПД электромеханических стабилизаторов «Сатурн» не ниже 98%.

Электронные (тиристорные) стабилизаторы применяют полупроводниковые ключи для коммутации обмоток трансформатора. Высокое быстродействие (доли секунды) и отсутствие механических изнашиваемых элементов делают их предпочтительным выбором для сетей с частыми и быстрыми перепадами. Современные модели обеспечивают точность 1-3% и КПД выше 90%.

Однофазный или трёхфазный стабилизатор: как выбрать по схеме питания станка

Выбор между однофазным и трехфазным исполнением определяется схемой питания станка.

• Однофазный стабилизатор для малых фрезерных и токарных станков с ЧПУ, подключающихся к однофазной сети 220 В.

• Трехфазный стабилизатор для промышленных станков большой мощности, рассчитанных на трехфазное питание 380 В. В таких случаях требуется стабилизатор напряжения способный корректно работать при неравномерной нагрузке по фазам (перекосе), характерной для производственных сетей.

Корректный монтаж стабилизатора напряжения является обязательным условием реализации его защитных функций.

1. Монтаж выполняется при полностью отключенном напряжении.

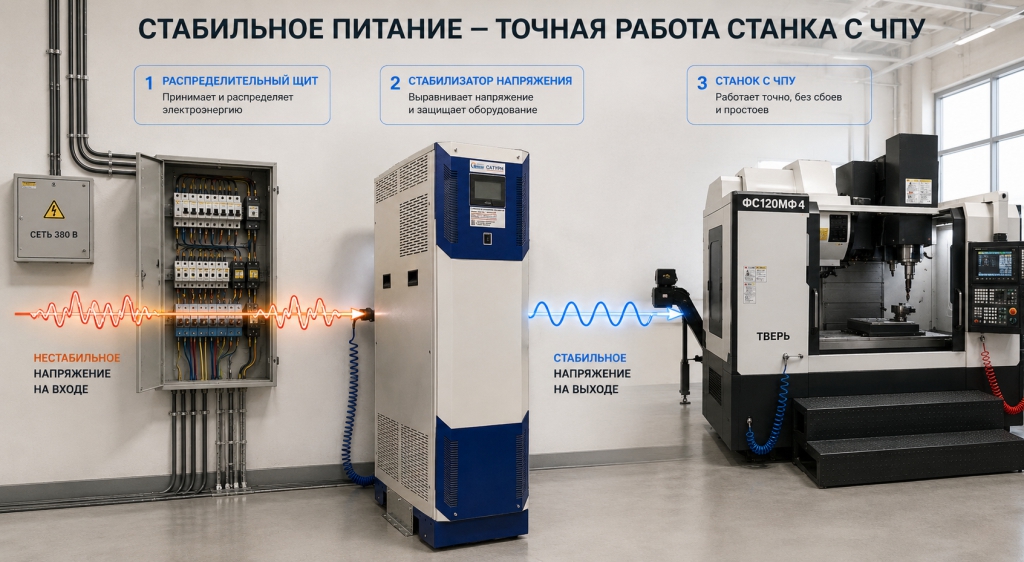

2. Устройство включается между вводным распределительным щитом и защищаемым станком: питание подается на входные клеммы, выход подключается к вводному автомату станка или групповому щиту.

3. Устанавливается автоматический выключатель, номинал которого соответствует мощности стабилизатора (например, для 15 кВт – автомат 25 А). Для стабилизаторов Сатурн и Каскад номинал входного автоматического выключателя должен быть выше на 20…25% номинального выходного тока стабилизатора.

4. Входные клеммы стабилизатора соединяются с выходом автомата, выход устройства – с распределительным щитом или вводным автоматом станка. Корпус заземляется через клемму РЕ сечением согласно ПУЭ.

5. При подключении трехфазного стабилизатора строго контролируется чередование фаз во избежание реверса двигателей.

Байпас (обходная линия) и выбор сечения кабелей

Для объектов с высокими требованиями к бесперебойности предусматривается схема с байпасом (обходной линией) — перекидной рубильник или автоматический переключатель, позволяющий запитать станок в обход стабилизатора при его ремонте, замене или перегрузке без полного обесточивания.

Сечение питающих кабелей должно обеспечивать передачу полной мощности с учетом пусковых токов; для станков средней мощности применяются кабели сечением 5,5-14 мм². Заземление кабеля выполняется в одной точке для предотвращения блуждающих токов и обеспечения электромагнитной совместимости.

Таким образом, интеграция стабилизирующего устройства в электротехническую схему станка с ЧПУ, выполненная на основе обоснованных расчетов, обеспечивает защиту оборудования от колебаний сетевого напряжения.

Сбои в работе управляющих программ предотвращаются, эксплуатационный ресурс дорогостоящих узлов продлевается, а общая эффективность производственного процесса возрастает. В системе технологической безопасности современного машиностроительного производства стабилизаторы напряжения занимают не факультативное, а строго обязательное положение.
