Автоматический ввод резерва АВР-3/3-22
Назначение
Автоматический ввод резерва АВР-3/3-22 контролирует напряжение по двум независимым трехфазным вводам и резервирует питание двух трехфазных нагрузок с помощью контакторов, один из которых выполняет функцию секционного выключателя.- Масса, кг
- 0,3 кг
- Габаритные размеры, мм
- 71х90х60 мм
Характеристики
Описание
Оплата и доставка
Отзывы
Видео
| Количество фаз | 3-фазный | |
| Гистерезис нижнего порога «ΔUн» min/max | 5/30 В | |
| Гистерезис верхнего порога | 4 В | |
| Номинальное рабочее напряжение | 220/380 В, 50 Гц | |
| Верхний порог аварийного значения напряжения (фазного) «Uв» min/max | 220/270 В | |
| Нижний порог аварийного значения напряжения (фазного) «Uн» min/max | 150/200 В | |
| Перекос фаз «Uв-Uн» min/max | 10/100 В | |
| Задержка отключения реле основного ввода при аварии «tоткл(c)» min/max | 0/20 с | |
| Задержка на включение реле резервного ввода «tвкл(c)» min/max | 0/10 с | |
| Задержка на возвратное переключение на основной ввод при нормализации напряжения сети «tвозвр(м)» min/max | 0/10 (без возврата) с | |
| Коммутируемый ток контакта (АС1 250 В) max | 7 А | |
| Задержка на отключение реле при выходе за верхний порог напряжения | 100 мс | |
| Задержка на отключение реле при выходе напряжения за нижний порог «t(откл), c» min/max | 0,2/20 с | |
| Сечение проводов для подключения, мм2 | не менее 1,0 мм2 | |
| Масса, кг | 0,3 кг | |
| Габаритные размеры, мм | 71х90х60 мм | |
| Гарантия, мес | 24 мес |
Назначение
Устройство автоматического ввода резерва с микропроцессорным управлением АВР–3/3–22 предназначено для контроля напряжения по двум независимым трехфазным вводам и резервирования питания двух трехфазных нагрузок с помощью внешнего исполнительного устройства, содержащего секционный переключатель.
Конструкция системы
Блок АВР-3/3-22 выполнен в корпусе для установки на DIN-рейку или монтажную панель.

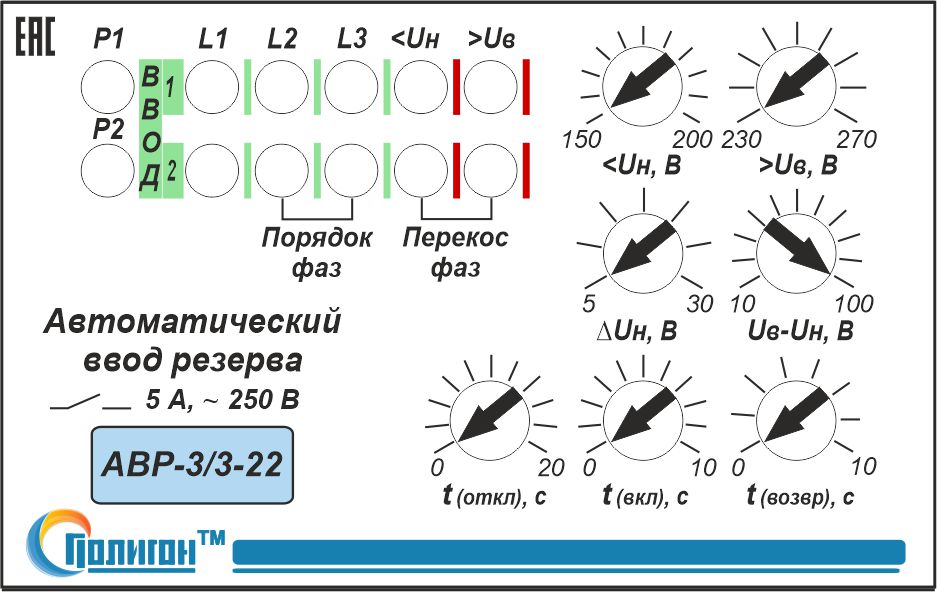

На передней панели блока находятся ручки регуляторов установки режима работы, индикаторы состояния сети и индикаторы состояния реле.
В верхней и нижней части блока находятся клеммные колодки для подключения блока.
Питание блока осуществляется от контролируемой сети.
Гарантийный срок – 2 года.
По желанию заказчика инженеры завода изготовят данный вид продукции с климатическим исполнением УХЛ 4 и УХЛ 3.
Подготовка к эксплуатации и эксплуатация
Перед началом эксплуатации необходимо ознакомиться с инструкцией по эксплуатации блока АВР-3/3-22.
Установить блок в электрощите и произвести подключение контролируемой сети 1-го и 2-го ввода, цепей управления и сигнализации согласно маркировке: L1, L2, L3 (ВВОД 1) – фазы 1-го силового ввода; L1, L2, L3 (ВВОД 2) – фазы 2-го силового ввода; N – нейтраль (общая для основного и резервного вводов); 12-11-14 (NC-COM-NO) - переключающий контакт реле. Для
внутренних реле Р1 и Р2 используется контакт только на замыкание (11-14). Сечение подключаемых проводов должно быть не менее 1,0 мм2.
Выставить необходимые параметры контролируемой сети.
Подключение производить при обесточенных вводах сети!
Запрещается: вскрывать блок, находящийся под напряжением сети.
Работа блока АВР-3/3-22
Включить трехфазную сеть по 1-му и 2-му вводу. Проконтролировать работу блока по светодиодам.
При напряжении сети, соответствующем заданным параметрам должны быть замкнуты контакты 11-14 реле Р1, Р2 и включены светодиоды «Р1», «Р2», «L1, L2, L3 – ВВОД 1» и «L1, L2, L3 – ВВОД 2».
Если при подключении контролируемой сети был нарушен порядок чередования фаз по 1-му или 2-му вводу, то происходит мигание соответствующих светодиодов «L2», «L3», при этом ни одно реле не включится. Необходимо отключить сеть, произвести перемену фаз и повторно включить сеть.
Если во время работы по 1-му или 2-му вводу возникнет авария (пропадание фазы или несоответствие напряжения заданным значениям), то произойдет соответственно отключение реле Р1 или Р2 и включится с временной задержкой «Δt(вкл),c» реле Р3. При нормализации напряжения сети по 1-му или 2-му вводу через время «Δt(возвр),с» устройство должно вернуться в исходное состояние. Все режимы работы сопровождаются включением соответствующих светодиодов, см. таблицу:
Обозначения
.png "АВР-3-3-22 (схема).png")
Цепочка искрогашения
Стоимость: 608 руб. с НДС
Устройство автоматического ввода резерва с микропроцессорным управлением АВР–3/3–22 предназначено для контроля напряжения по двум независимым трехфазным вводам и резервирования питания двух трехфазных нагрузок с помощью внешнего исполнительного устройства, содержащего секционный переключатель.
Конструкция системы
Блок АВР-3/3-22 выполнен в корпусе для установки на DIN-рейку или монтажную панель.
На передней панели блока находятся ручки регуляторов установки режима работы, индикаторы состояния сети и индикаторы состояния реле.
В верхней и нижней части блока находятся клеммные колодки для подключения блока.
Питание блока осуществляется от контролируемой сети.
Гарантийный срок – 2 года.
По желанию заказчика инженеры завода изготовят данный вид продукции с климатическим исполнением УХЛ 4 и УХЛ 3.
Подготовка к эксплуатации и эксплуатация
Перед началом эксплуатации необходимо ознакомиться с инструкцией по эксплуатации блока АВР-3/3-22.
Установить блок в электрощите и произвести подключение контролируемой сети 1-го и 2-го ввода, цепей управления и сигнализации согласно маркировке: L1, L2, L3 (ВВОД 1) – фазы 1-го силового ввода; L1, L2, L3 (ВВОД 2) – фазы 2-го силового ввода; N – нейтраль (общая для основного и резервного вводов); 12-11-14 (NC-COM-NO) - переключающий контакт реле. Для
Выставить необходимые параметры контролируемой сети.
Подключение производить при обесточенных вводах сети!
Запрещается: вскрывать блок, находящийся под напряжением сети.
Работа блока АВР-3/3-22
Включить трехфазную сеть по 1-му и 2-му вводу. Проконтролировать работу блока по светодиодам.
При напряжении сети, соответствующем заданным параметрам должны быть замкнуты контакты 11-14 реле Р1, Р2 и включены светодиоды «Р1», «Р2», «L1, L2, L3 – ВВОД 1» и «L1, L2, L3 – ВВОД 2».
Если при подключении контролируемой сети был нарушен порядок чередования фаз по 1-му или 2-му вводу, то происходит мигание соответствующих светодиодов «L2», «L3», при этом ни одно реле не включится. Необходимо отключить сеть, произвести перемену фаз и повторно включить сеть.
Если во время работы по 1-му или 2-му вводу возникнет авария (пропадание фазы или несоответствие напряжения заданным значениям), то произойдет соответственно отключение реле Р1 или Р2 и включится с временной задержкой «Δt(вкл),c» реле Р3. При нормализации напряжения сети по 1-му или 2-му вводу через время «Δt(возвр),с» устройство должно вернуться в исходное состояние. Все режимы работы сопровождаются включением соответствующих светодиодов, см. таблицу:
Обозначения
| Светодиод (цвет) |
Режим |
| «Р1» (зеленый) | Включено реле Р1 |
| «Р2» (зеленый) | Включено реле Р2 |
| «Р3» (зеленый), мигает на аварийном вводе | Включено реле Р3 |
| L1, L2, L3 (зеленый) | Напряжение соответствует заданному диапазону |
| <Uн (красный) | Напряжение ниже установленного порога/ перекос фаз |
| >Uв (красный) | Напряжение выше установленного порога/ перекос фаз |
Цепочка искрогашения
Рекомендуем использовать с АВР-3/3-22 цепочку искрогашения.
Для защиты линии от возникновения искры в однофазных и трехфазных сетях рекомендуется включать параллельно катушке пускателя искрогасящую цепочку R-33 Ом 3 Вт, С-1 мкФ 400 В.
Стоимость: 608 руб. с НДС
По желанию заказчика инженеры завода изготовят данный вид продукции с нестандартными номиналами.
