Автоматический ввод резерва АВР-3/3-30

Назначение
Устройство автоматического ввода резерва с микропроцессорным управлением АВP-3/3-30 предназначено для контроля напряжения по двум независимым, полностью изолированным, трехфазным вводам переключения трехфазной нагрузки при возникновении аварии с основного ввода на резервный ввод при помощи внешнего исполнительного устройства.

Обеспечивает регулируемые временные задержки для различных режимов работы. Подключается параллельно непосредственно к силовой линии без дополнительных элементов защиты.

Класс защиты – 0, ЭМС по ГОСТ Р 51318.14.1-99.
Климатическое исполнение УХЛ 4.

Конструкция системы

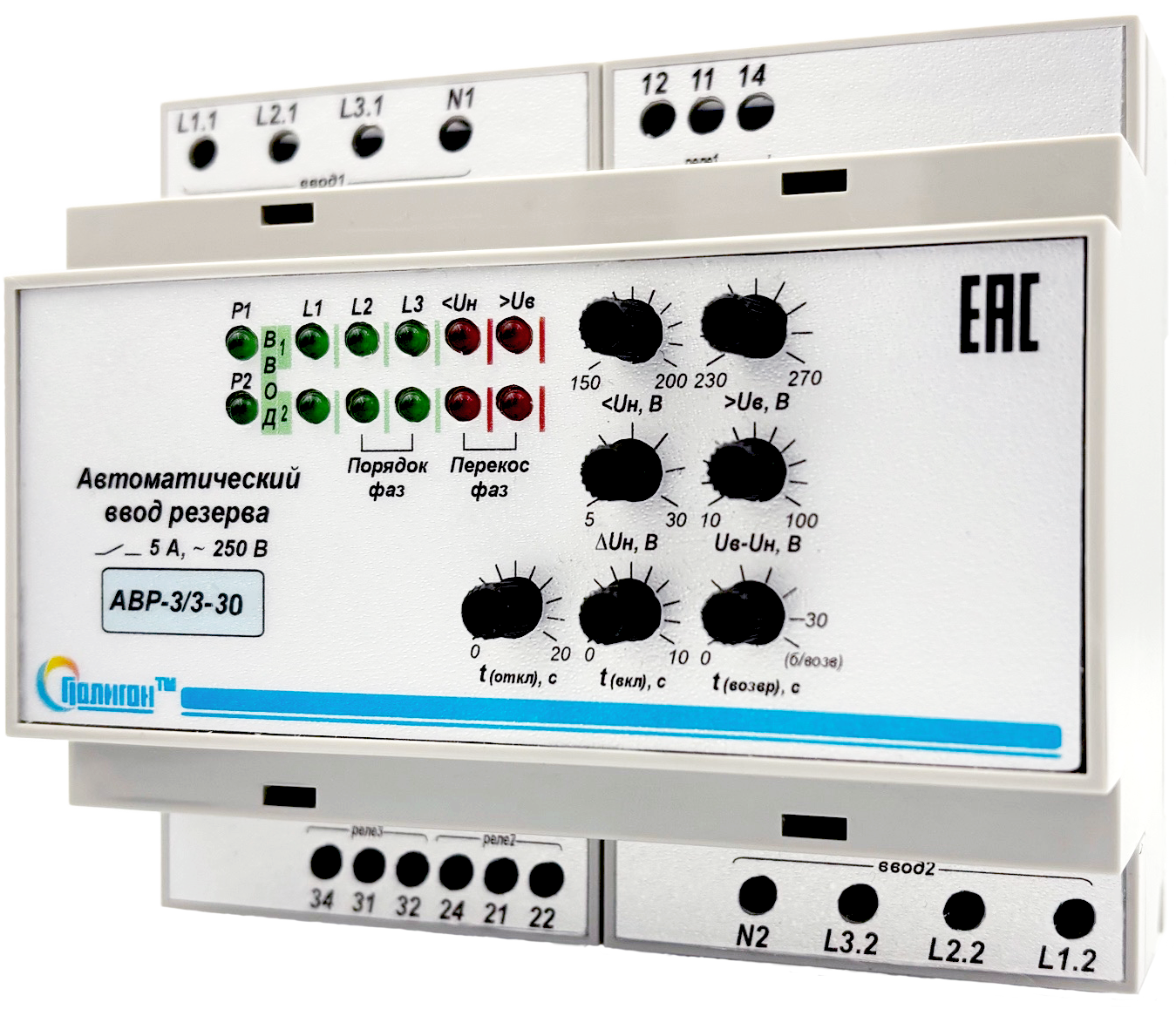

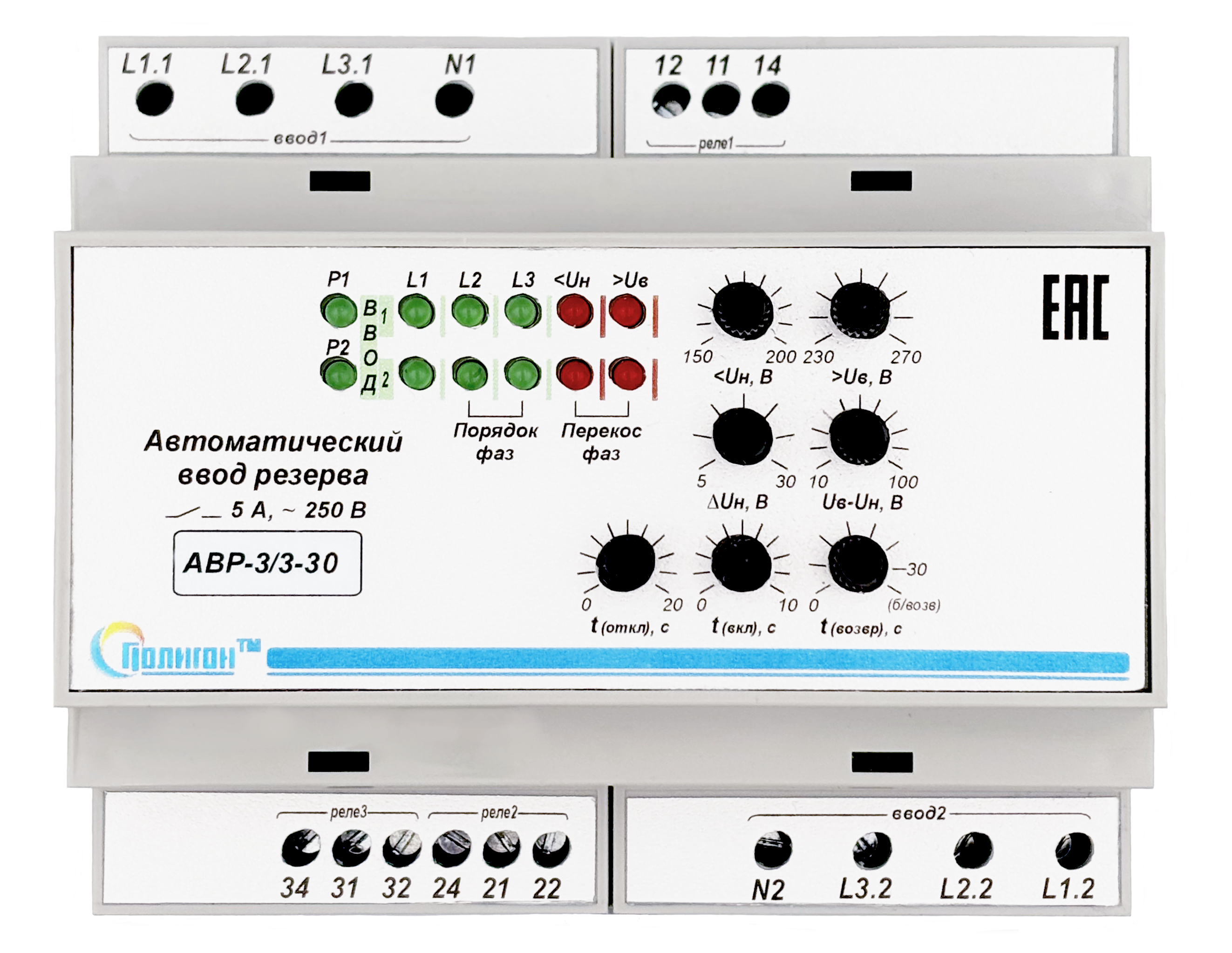

Блок выполнен в корпусе для установки на DIN-рейку или АВР–3/3-30 монтажную панель. На передней панели блока находятся ручки регуляторов установки режима работы, индикаторы состояния сети и индикаторы состояния реле. В верхней и нижней части блока находятся клеммные колодки для подключения блока. Питание блока осуществляется от клемм L3.1 – N1 «ВВОД 1» (основной ввод) и клемм L3.2 – N2 «ВВОД 2» (резервный ввод).

Подготовка к эксплуатации и эксплуатация

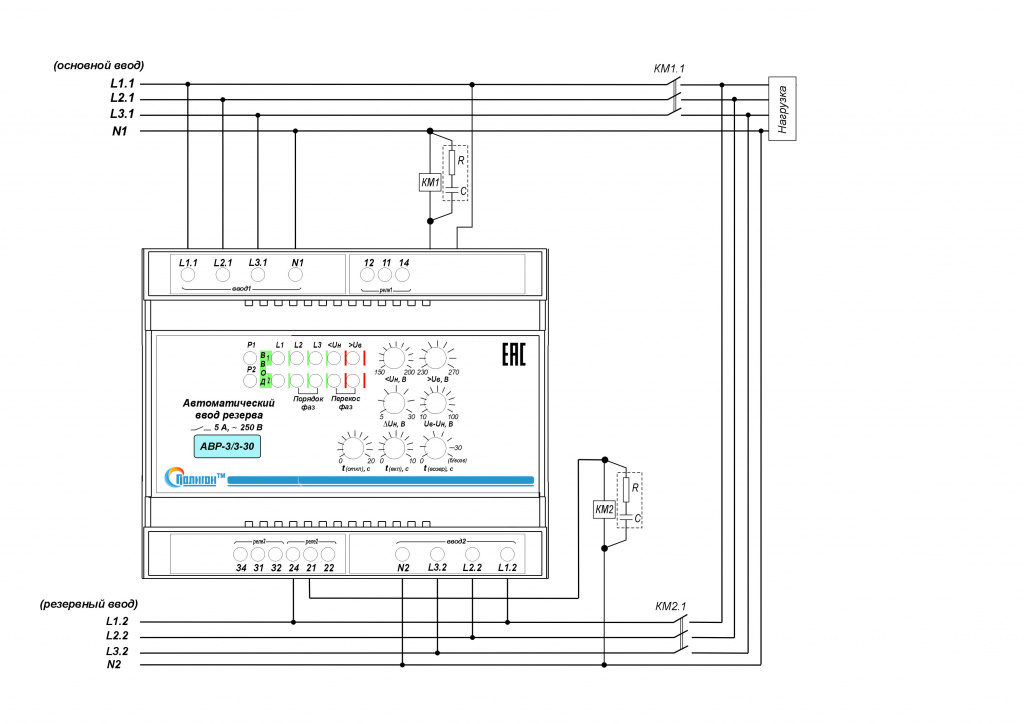

Во время подготовки к эксплуатации необходимо установить блок в электрощите на DIN-рейку. Произвести подключение контролируемой сети основного и резервного ввода, цепей управления и сигнализации согласно маркировке (Рис.1.): L1.1, L2.1, L3.1, N1 ВВОД 1 — фазы основного ввода; L1.2, L2.2, L3.2, N2 ВВОД 2 — фазы резервного ввода; 11(21,31) — общий контакт; 14(24,34) – нормально разомкнутый контакт; 12(22, 32) – нормально замкнутый контакт (для внутренних реле1, реле 2 и реле3). Сечение подключаемых проводов должно быть 1,0… 1,5 мм ². Выставить необходимые параметры контролируемой сети.

Подключение производить при обесточенных вводах сети!
Запрещается: вскрывать блок, находящийся под напряжением сети.

Работа блока АВР-3/3-30
Для начала работы необходимо включить трехфазную сеть по основному и резервному вводу. Проконтролировать работу блока по светодиодам. При номинальном напряжении сети должны быть включены светодиоды L1, L2, L3 — «ВВОД 1»; L1, L2, L3 — «ВВОД 2»; замкнуты контакты 11–14 реле1 и включен светодиод «Р1». Если напряжение на двух трехфазных входах в норме, то включено Р3(конт. 31 – 34 замкнуты).
Если при подключении контролируемой сети был нарушен порядок чередования фаз по вводу 1 или 2, то происходит мигание соответствующих светодиодов «L2», «L3» и горят «U» . Необходимо отключить сеть, произвести перемену фаз и повторно включить сеть.
Если по любой из фаз ввода «ВВОД 1» напряжение будет меньше порога «Uв»(230–270 В) то произойдет включение светодиода «>U» и отключение реле1, светодиода «Р1» (без задержки) и соответствующего светодиода L1, L2, L3 — «ВВОД 1», при этом, если по вводу 2 напряжение в норме, то включится с временной задержкой «tвкл(c)» реле2 и светодиод «Р2». При нормализации напряжения сети по вводу 1 через время «tвозвр(с)» устройство должно вернуться в исходное состояние.
При обрыве фазы «ВВОД 1» отключение реле1 происходит без временной задержки, а включение реле2 — с задержкой «tвкл(c)».
При слипании фаз /активного входа без задержки происходит отключение соответствующего реле, индикация соответствует нарушению чередования фаз, происходит мигание соответствующих светодиодов «L2», «L3» и горят «U».
При слипании фаз не активного входа, , индикация соответствует нарушению чередования фаз, происходит мигание соответствующих светодиодов «L2», «L3» и горят «U».
Если напряжение на любой фазе выйдет за установленные пределы (< (Uн + ΔUн) и >100В, или > Uв), соответствующий фазе светодиод начнет мигать, если напряжение меньше 100В или полностью отсутствует, соответствующий светодиод гаснет
