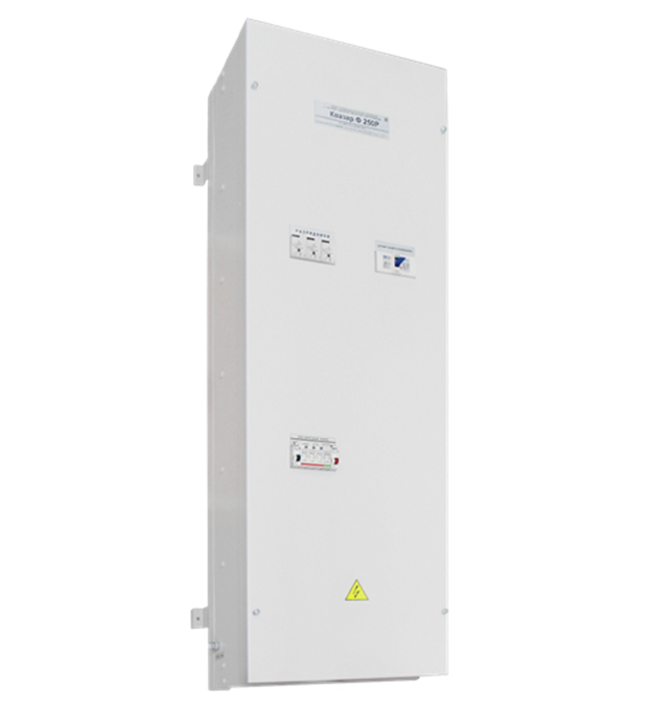

Магистральный сетевой фильтр Квазар Ф250 (Р)

Номинальная мощность, кВА (ток фазы, А)
250 кВА (400 А)
Сопротивление изоляции, не менее, МОм
10 МОм
Номинальное напряжение, В, Гц
380 В; 50 Гц
Масса, кг
80 кг
Габаритные размеры, мм
540х1400х220 мм
329 402р.

Срок изготовления: уточняйте у сотрудников отдела продаж 8 800 333-20-11

Характеристики Описание Оплата и доставка Отзывы
Номинальная мощность, кВт/кВА (ток фазы, А) 250 кВА (400 А)
Сопротивление изоляции, не менее, МОм 10 МОм
Номинальное напряжение, В, Гц 380 В; 50 Гц
Максимальный ток блока варисторной защиты при импульсе 8/20 мкс 100 кА
Максимальный ток разрядника при импульсе 10/350 мкс 40 кА
Напряжение срабатывания варисторной защиты 471 В+\-10%
Скорость срабатывания комбинированной защиты <20 нс
КПД, не менее, % 99 %
Масса, кг 80 кг
Габаритные размеры, мм 540х1400х220 мм
Гарантия, мес 36 мес

Конструкция

Сетевые фильтры «Квазар Ф–Р» и «Квазар Ф» имеют единую конструкцию.

Модели «Квазар Ф» представляют собой высокочастотный LC-фильтр, размещённый в щитовой конструкции фирмы «RITTAL» (степень защиты IP54). Крепление корпуса к стене обеспечивается с помощью электроизолированных кронштейнов.

Модели «Квазар Ф–Р», в отличие от «Квазар Ф», имеют дополнительные модули варисторов и газовых разрядников. Конструкция «Квазар Ф–Р» разработана с учетом стандартов и рекомендаций Международной Электротехнической Комиссии по зоновой защите IEC-1312-1 (1995-02) и IEC-1643-1, с учетом требований ПУЭ (7-е изд.) и ГОСТ Р 50 571.
Сетевой магистральный фильтр «Квазар Ф–Р» сочетает в себе защиту класса B и С, однако мощность подавления импульсных перенапряжений существенно превышает минимальные требование для устройств данных классов, что значительно увеличивает ресурс.

Магистральные фильтры «Квазар Ф» и «Квазар Ф–Р» спроектированы с учетом повышенных требований к надежности конструкции, так как предназначены для питания особо ответственных потребителей электроэнергии, требующих бесперебойность питания. Выход любого из элементов фильтрации и защиты от импульсных перенапряжений не прерывает питания нагрузки.

Высокая эффективность фильтров «Квазар Ф–Р» достигается согласованной работой воздушных разрядников, высокочастотного фильтра и блока варисторной защиты. Система комплектуется разрядниками немецкой фирмы «PHOENIX CONTACT».

Параметры подавления несимметричных помех в цепях питания


Частота      F

мГц.

0.01

0.1

1.0

10.0

100.0

1000.0

Вносимое затухание

Дб.

18

40

60

80

60

40

Технические характеристики защиты от импульсных помех Разрядники

 Параметр Значение
 Максимальный разрядный ток (10/350 мкс)  25 кА
 Напряжение ограничения при максимальном разрядном токе  1,5 кВ
Время срабатывания, не более 100 нс

Трехфазный блок варисторной защиты

 Параметр Значение
 Максимальный разрядный ток (8/20 мкс)  40 кА
 Напряжение срабатывания  470 В
Время срабатывания, не более 25 нс

Разрядники N-PE


 Параметр Значение
 Максимальный разрядный ток (10/350 мкс)  50 кА
 Напряжение срабатывания  1000 В
