Что такое постоянный контроль изоляции
Постоянный контроль изоляции — это непрерывный контроль сопротивления изоляции электрической сети относительно земли во время работы электроустановки.

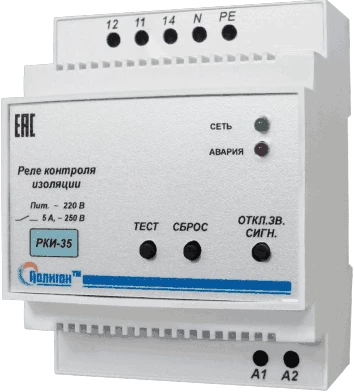

Реле контроля изоляции применяются для непрерывного контроля сопротивления изоляции относительно земли в сетях с изолированной нейтралью. При снижении сопротивления до установленного порога устройство формирует сигнал об ухудшении состояния изоляции.

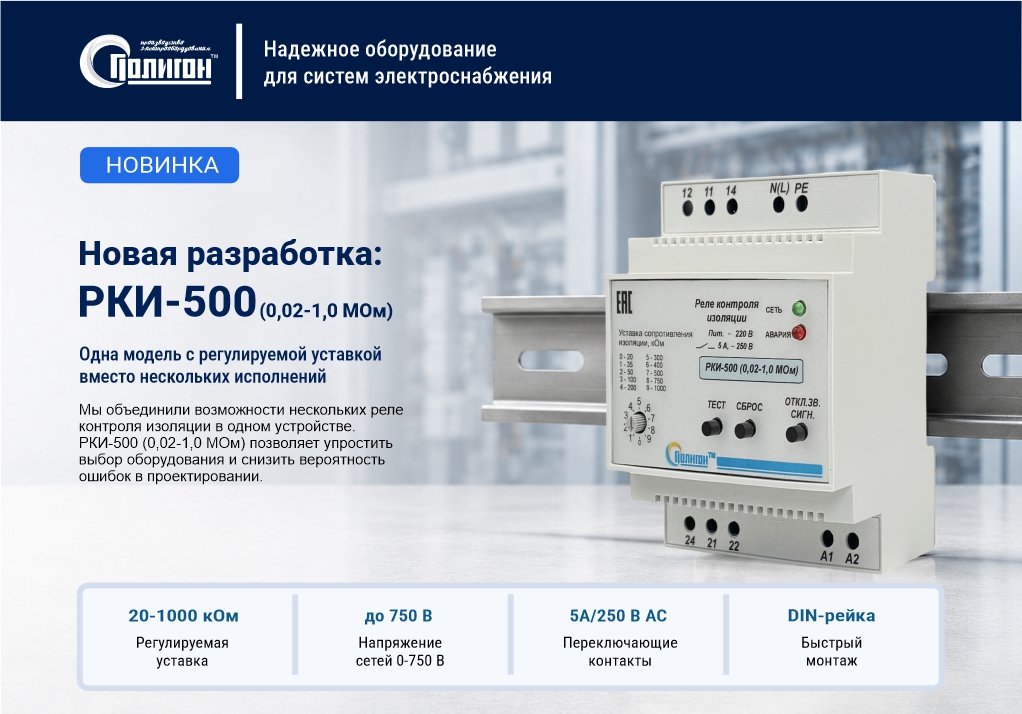

РКИ-500 (0,02–1,0 МОм) предназначено для работы в однофазных и трёхфазных сетях переменного тока частотой 50 Гц с изолированной нейтралью напряжением до 450 В. Особенность модели — регулируемая уставка: на одном устройстве можно выбрать один из десяти порогов в диапазоне от 20 кОм до 1 МОм.
Принцип работы реле контроля изоляции РКИ-500
Контроль сопротивления изоляции и выбор уставки
РКИ-500(0,02-1,0 МОм) контролирует сопротивление изоляции относительно земли. Измерительная цепь подключается между N(L) контролируемой сети и PE — заземлённым корпусом оборудования. Цепи питания, измерения и контактов выходного реле гальванически разделены.
Во время работы фактическое сопротивление изоляции Rиз сравнивается с установленным пороговым значением Rп. При нормальном состоянии изоляции включён индикатор «СЕТЬ», внутренние реле Р1 и Р2 находятся под напряжением, контакты 11–14 и 21–24 замкнуты. Если сопротивление становится ниже установленного порога, включаются звуковая и световая сигнализация, а обмотки внутренних реле обесточиваются.
Уставка Rп определяет порог сопротивления изоляции, при достижении которого изменяется состояние устройства. Для РКИ-500(0,02-1,0 МОм) предусмотрены значения 20, 35, 50, 100, 200, 300, 400, 500, 750 и 1000 кОм. Требуемая уставка устанавливается переключателем «Порог» на передней панели.
В реле с фиксированной уставкой порог срабатывания определяется конкретным исполнением. Если требуется другое значение, необходимо подобрать соответствующее исполнение устройства. В РКИ-500(0,02-1,0 МОм) порог задаётся непосредственно на приборе. Поэтому при изменении требуемой уставки в пределах 0,02–1,0 МОм не требуется подбирать другое исполнение реле — достаточно установить соответствующее положение переключателя.
Требуемый порог контроля определяется условиями конкретной системы. Регулируемая уставка позволяет выбрать необходимое значение из предусмотренного диапазона уже на самом устройстве.
На передней панели РКИ-500(0,02-1,0 МОм) также расположены светодиодные индикаторы «СЕТЬ» и «АВАРИЯ», кнопки «ТЕСТ», «СБРОС» и «ОТКЛ. ЗВ. СИГН.».
Как работает РКИ-500(0,02-1,0 МОм) при снижении сопротивления изоляции
После подачи питания в нормальном режиме включается индикатор «СЕТЬ». Внутренние реле Р1 и Р2 включены, контакты 11–14 и 21–24 замкнуты.
При снижении сопротивления изоляции ниже установленной уставки (Rиз < Rп) включаются постоянный звуковой сигнал и индикатор «АВАРИЯ». Обмотки внутренних реле Р1 и Р2 обесточиваются. Звуковую сигнализацию можно отключить кнопкой «ОТКЛ. ЗВ. СИГН.», состояние исполнительных реле при этом не изменяется.
После восстановления сопротивления изоляции РКИ-500(0,02-1,0 МОм) автоматически возвращается в исходное состояние при условии:
Гистерезис отключения аварии/предупреждения составляет 2,5 %. Внутренние реле снова включаются, контакты 11–14 и 21–24 замыкаются, загорается индикатор «СЕТЬ».
Задержка включения сигнализации при ухудшении изоляции составляет не более 24 секунд. При сопротивлении изоляции ниже установленного порога срабатывание происходит за меньшее время.
Работоспособность устройства проверяется кнопкой «ТЕСТ». При нормальном состоянии изоляции её необходимо нажать и удерживать до 24 секунд. В процессе проверки включаются звуковая и световая сигнализация, а обмотки внутренних реле обесточиваются. После отпускания кнопки устройство возвращается к нормальной работе.
Алгоритм работы РКИ-500(0,02-1,0 МОм):
Подключение РКИ-500(0,02-1,0 МОм)
РКИ-500(0,02-1,0 МОм) устанавливается на DIN-рейку. Питание устройства подключается к клеммам A1 и A2 (~220 В, 50 Гц), измерительная цепь — к N(L) и PE. Для трёхфазной сети без нейтрали к N(L) подключается фаза.
Замыкающие контакты исполнительных реле 11–14 и 21–24 (COM–NO) предназначены для управления внешними устройствами. Цепи питания A1–A2, измерения N–PE и контактов выходного реле гальванически разделены.
Назначение клемм РКИ-500
A1, A2 — питание блока, сеть ~220 В, 50 Гц.
N(L) — нейтраль контролируемой сети; для трёхфазной сети без нейтрали подключается фаза.
PE — заземлённый корпус оборудования.
11–14 и 21–24 (COM–NO) — замыкающие контакты реле для управления внешними устройствами.
Сечение подключаемых проводов должно составлять 0,5–1,5 мм².
Ключевые параметры РКИ-500(0,02-1,0 МОм)
| Параметр | Значение |
|---|---|
| Напряжение питания | ~220 В ±10 %, 50 Гц |
| Контролируемое напряжение сети | до 450 В AC |
| Диапазон уставок | 20–1000 кОм |
| Количество значений уставки | 10 |
| Гистерезис | 2,5 % |
| Погрешность на пределах до 100 кОм | ≤5 % |
| Погрешность на пределах 100–500 кОм | ≤2,5 % |
| Погрешность на пределах 750–1000 кОм | ≤1 % |
| Входное сопротивление по линиям PE – N(L) | >0,6 МОм |
| Измерительное напряжение | 10,1 В ±0,1 В |
| Задержка включения сигнализации | ≤24 с* |
| Коммутируемый ток контакта (AC1 250 В) | 5 А |
| Потребляемая мощность | не более 3 Вт |
| Диапазон рабочих температур | −30…+45 °C |
| Сечение подключаемых проводов | 0,5–1,5 мм² |
| Монтаж | DIN-рейка |
| Габаритные размеры блока | 71×90×65 мм |
| Масса | не более 0,25 кг |
* При сопротивлении изоляции ниже установленного порога срабатывание происходит за меньшее время.
Полные технические характеристики, габаритные размеры и документация представлены в карточке РКИ-500(0,02-1,0 МОм).
Что учитывать при включении РКИ-500(0,02-1,0 МОм) в проект
При выборе РКИ-500(0,02-1,0 МОм) необходимо учитывать тип и параметры контролируемой сети, требуемую уставку сопротивления изоляции, логику работы исполнительных контактов и условия эксплуатации устройства. Параметры сети должны соответствовать техническим характеристикам реле, а требуемый порог контроля — одному из предусмотренных значений в диапазоне 20–1000 кОм.
Для включения устройства в проект следует использовать актуальную документацию на изделие. В паспорте приведены полный перечень технических характеристик, назначение клемм, схема подключения и алгоритм работы.
