Реле контроля изоляции (РКИ) предназначено для непрерывного контроля сопротивления изоляции электрической сети относительно земли. При достижении установленного условия срабатывания устройство формирует соответствующий сигнал. Конкретный алгоритм работы зависит от исполнения РКИ.
Подбор начинается с параметров контролируемой сети и требований проекта. Уставка — важная, но не единственная характеристика. Учитываются тип и напряжение сети, временные характеристики, условия срабатывания и возврата, питание устройства и работа исполнительных реле. Ниже — по порядку, как выбрать реле контроля изоляции так, чтобы устройство подходило и по сети, и по схеме, а не только по диапазону уставок.
.png)
Что контролирует РКИ
Основной контролируемый параметр — сопротивление изоляции сети относительно земли. Пороговое значение, относительно которого оценивается её состояние, задаётся уставкой.
РКИ непрерывно измеряет текущий уровень сопротивления изоляции и сравнивает его с уставкой. Большинство приборов такого типа работают методом наложения: на контролируемую сеть через ограничительный резистор подаётся измерительный сигнал постоянного тока небольшой величины, а устройство оценивает возникающий ток утечки на землю. Такой способ измерения не зависит от того, находится сеть под нагрузкой или обесточена.
При достижении установленного производителем условия срабатывания РКИ формирует соответствующий сигнал. В зависимости от исполнения могут изменяться состояние контактов исполнительных реле, включаться световая или звуковая сигнализация. Условия срабатывания и возврата, временные характеристики и логика работы контактов указываются в технической документации конкретного устройства.
Уставка может быть фиксированной или настраиваемой. Требуемое пороговое значение определяется с учётом требований к конкретной электроустановке и принятых проектных решений, после чего сопоставляется с характеристиками РКИ.
Где применяется контроль изоляции
Устройства непрерывного контроля изоляции применяются для контроля сопротивления изоляции относительно земли в IT-системах. Требования к таким устройствам (IMD) для IT-систем установлены IEC 61557-8:2014.
Для отдельных электроустановок могут действовать дополнительные требования. Например, для медицинских систем IT ГОСТ Р 50571.7.710-2023 предусматривает применение медицинских устройств контроля изоляции (МЕД-УКИ).
Поэтому при выборе конкретного устройства учитываются не только параметры сети, но и назначение электроустановки, а также требования распространяющихся на неё нормативных документов.
Контроль изоляции — часть общей системы защиты электроустановки от поражения электрическим током: РКИ дополняет автоматические выключатели и УЗО, а не заменяет их. Отдельная группа устройств рассчитана на сети постоянного тока с изолированными полюсами — например, аккумуляторные батареи, источники бесперебойного питания и телекоммуникационное оборудование. Принцип контроля остаётся тем же, но применяются свои методы измерения, устойчивые к утечкам через конденсаторы фильтров.
Важно! Базовый РКИ показывает факт снижения сопротивления изоляции сети в целом, но не показывает, какая именно линия повреждена.
В сетях с несколькими отходящими линиями — например, в медицинских IT-системах или на щитах промышленных объектов — для поиска повреждённого участка дополнительно предусматривают:
- датчики тока утечки на каждой отходящей линии — для локализации повреждения без отключения сети;
- пост дистанционного контроля с индикацией уровня сопротивления изоляции по каждой линии;
- совместную работу РКИ с другими устройствами защиты сети — автоматическими выключателями и УЗО;
- резервный блок питания для самого РКИ, если непрерывность контроля критична для процесса.
Какие параметры учитывать при выборе РКИ
Параметры контролируемой сети
Сначала определяются род тока, количество фаз, режим нейтрали, рабочее напряжение и частота. Напряжение контролируемой сети и напряжение питания самого РКИ — разные параметры. Оба значения должны соответствовать проектируемой схеме.
Если РКИ будет работать в связке с постом дистанционного контроля, дополнительно уточняют совместимость по датчикам тока утечки и по количеству подключаемых линий.
Уставка и параметры контроля
Уставка задаёт пороговый уровень сопротивления изоляции, ниже которого сеть считается неисправной. После проверки параметров сети требуемая уставка сопротивления изоляции сопоставляется с возможностями устройства. Важно смотреть не только на границы диапазона, но и на способ задания порога. Если регулировка дискретная, требуемое значение должно присутствовать среди предусмотренных производителем уставок. При сравнении устройств учитываются также нормируемая производителем точность контроля сопротивления изоляции и временные характеристики.
Отдельный параметр — гистерезис, то есть различие между порогом срабатывания и порогом возврата устройства. Его значение и алгоритм возврата указываются в технической документации.
Исполнительные реле и алгоритм работы
Для проектирования важно понимать не только, при каком состоянии изоляции РКИ формирует сигнал, но и что при этом происходит во внешней схеме. Если контакты исполнительных реле используются для сигнализации или управления, учитываются их состояние в разных режимах и допустимые электрические параметры подключаемых цепей. При наличии функции тестирования её назначение и порядок проверки работоспособности уточняются по документации производителя.
У многих РКИ измерительная часть и блок исполнительных реле конструктивно разделены и гальванически изолированы друг от друга; контакты реле включаются в цепи управления или сигнализации внешнего оборудования.
Подключение и условия эксплуатации
Далее проверяются питание РКИ, схема подключения, назначение клемм и способ монтажа. Если конструкцией предусмотрено гальваническое разделение отдельных цепей, это также учитывается при анализе схемы. Температурный диапазон и другие установленные производителем условия эксплуатации должны соответствовать месту установки оборудования.
Краткий алгоритм подбора
| Исходные данные проекта | Что проверить у РКИ |
|---|---|
| Род тока, число фаз, режим нейтрали | Назначение и допустимый тип сети |
| Рабочее напряжение и частота | Параметры контролируемой сети |
| Требуемый порог контроля | Диапазон, способ задания и доступные уставки |
| Требования к контролю | Точность и временные характеристики |
| Требования к возврату | Порог возврата и гистерезис |
| Внешняя сигнализация или управление | Логика и параметры контактов исполнительных реле |
| Проектируемая схема | Питание и схема подключения |
| Место установки | Монтаж и условия эксплуатации |
Фиксированная или настраиваемая уставка
При фиксированной уставке порог контроля определяется конкретным исполнением РКИ. Для другого порогового значения потребуется соответствующее исполнение устройства. В РКИ с настраиваемой уставкой порог задаётся в пределах, предусмотренных конструкцией устройства. Способ регулировки и доступные значения указываются производителем. Требуемый порог определяется требованиями проекта, после чего проверяется возможность его установки на выбранном РКИ.
На что обратить внимание при подборе
Одна из возможных ошибок — ориентироваться преимущественно на диапазон контролируемого сопротивления. Даже при подходящей уставке устройство может не соответствовать типу или напряжению контролируемой сети. Отдельно проверяются напряжение контролируемой сети и напряжение питания РКИ. При подключении внешней сигнализации или управления учитываются логика работы и допустимые электрические параметры контактов исполнительных реле. Для окончательного выбора кратких характеристик из каталога недостаточно. Схему подключения, назначение клемм, условия срабатывания и возврата, электрические характеристики и допустимые условия эксплуатации следует сверять с актуальной технической документацией производителя.
Отдельно стоит помнить: РКИ — это не устройство защиты от токов короткого замыкания или перегрузки, его задача другая — непрерывно контролировать состояние изоляции. Если к устройству планируется подключать внешние датчики или пост дистанционного контроля, их совместимость по протоколу и по числу каналов также уточняется по документации производителя.
РКИ-500 (0,02–1,0 МОм): параметры для сопоставления с проектом
РКИ-500 (0,02–1,0 МОм) предназначено для непрерывного контроля сопротивления изоляции в однофазных и трёхфазных сетях переменного тока частотой 50 Гц с изолированной нейтралью напряжением до 450 В.
Устройство имеет десять уставок: 20, 35, 50, 100, 200, 300, 400, 500, 750 и 1000 кОм.
Необходимое значение выбирается переключателем на передней панели. При Rиз < Rп включаются световая и звуковая сигнализация, обмотки внутренних реле Р1 и Р2 обесточиваются. Автоматический возврат в исходное состояние происходит при: Rиз > Rп × 1,025.

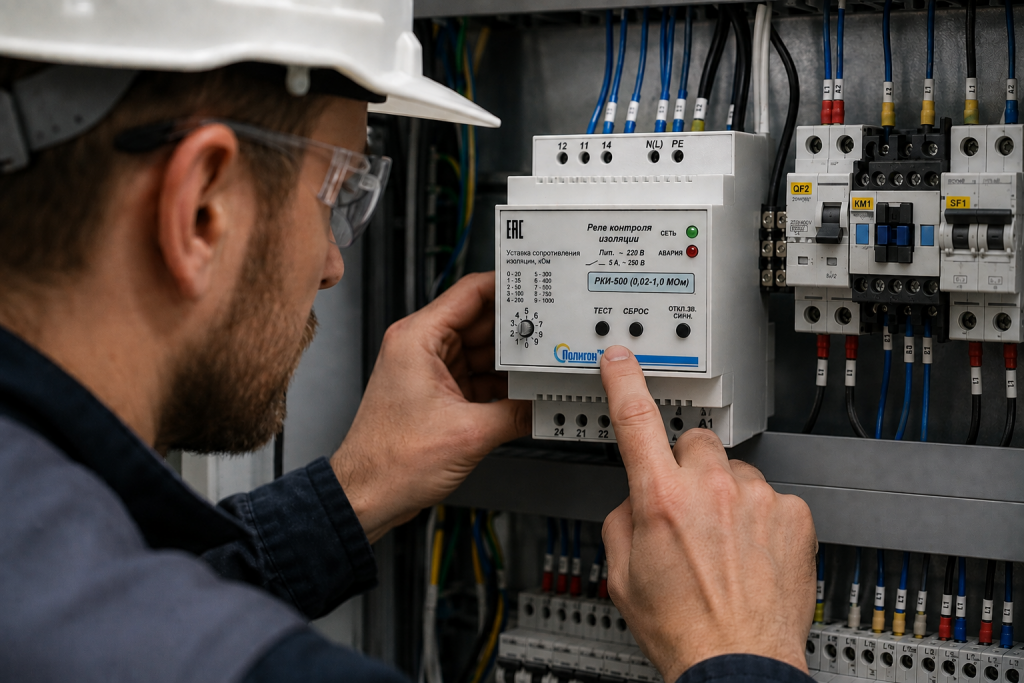

Гистерезис составляет 2,5 %, задержка включения сигнализации при ухудшении изоляции — не более 24 секунд. Цепи питания, измерения и контактов выходного реле гальванически разделены. Для проверки работоспособности предусмотрена кнопка «ТЕСТ». Устройство устанавливается на DIN-рейку и обычно занимает место в общем блоке автоматики распределительного щита.
Полные электрические параметры, характеристики контактов исполнительных реле, схему подключения и условия эксплуатации следует проверять по паспорту изделия.
Полные характеристики и документация РКИ-500 (0,02-1,0 МОм) →
Итог: как выбрать реле контроля изоляции без ошибок
Правильный выбор РКИ — это не подбор по одному диапазону уставок, а последовательная проверка: тип и напряжение контролируемой сети, требуемая уставка и способ её задания, гистерезис и временные характеристики, логика исполнительных реле, а затем — питание, схема подключения и условия эксплуатации. Такой порядок соответствует краткому алгоритму подбора выше и снижает риск того, что устройство подойдёт по уставке, но не подойдёт по сети или по схеме.
Часто задаваемые вопросы
Реле контроля изоляции и УЗО — в чём разница?
Это устройства с разными задачами. УЗО реагирует на дифференциальный ток утечки и отключает питание, когда обнаруживает опасный ток замыкания на землю. РКИ работает иначе: он непрерывно измеряет сопротивление изоляции сети относительно земли и только сигнализирует о его снижении — светом, звуком или размыканием контактов, — не отключая сеть автоматически. В сети с изолированной нейтралью (IT) первое замыкание на землю не создаёт короткого замыкания, поэтому питание может продолжаться до планового устранения неисправности. Из-за этого РКИ и УЗО решают разные задачи и обычно применяются вместе, а не заменяют друг друга.
Можно ли поставить РКИ в сеть с глухозаземлённой нейтралью?
Нет, в обычной сети TN с глухозаземлённой нейтралью РКИ не работает по назначению. Там замыкание фазы на корпус или землю сразу создаёт ток короткого замыкания, а не плавное снижение сопротивления изоляции, — от таких повреждений сеть защищают автоматические выключатели и УЗО. РКИ рассчитано на сеть IT, где нейтраль изолирована от земли или заземлена через большое сопротивление. Если часть сети нужно перевести в режим IT — например, для медицинского или технологического оборудования, — для этого ставят разделительный трансформатор, и уже после него подключают РКИ.
Что делать, если сработало реле контроля изоляции?
Сеть при этом автоматически не отключается — сначала нужно найти повреждённую линию. В небольшой сети линии поочерёдно отключают и проверяют показания РКИ; в сети с несколькими отходящими линиями для этого заранее ставят датчики тока утечки на каждой линии и пост дистанционного контроля, чтобы не отключать потребителей вслепую. После того как повреждённый участок найден и изоляция восстановлена, РКИ возвращается в исходное состояние автоматически — как только сопротивление изоляции поднимется выше уставки с учётом гистерезиса.
