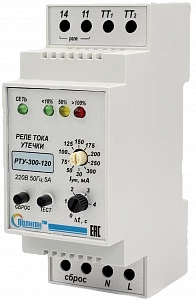

Реле тока утечки РТУ-300-120

Назначение

Реле тока утечки РТУ-300-120 (дифференциальное реле) предназначено для контроля дифференциального тока утечки или контроля величины тока утечки в проводниках защитного заземления. Имеет «сухие» контакты для подключения сигнализации или исполнительного устройства. Диаметр внутреннего отверстия датчика тока – 120 мм.
Масса, кг
0,15 кг
Габаритные размеры, мм
35х90х65 мм
Цена по запросу

Срок изготовления: уточняйте у сотрудников отдела продаж 8 800 333-20-11

Заказать
Оформите заказ на оборудование
Характеристики Описание Оплата и доставка Отзывы
Потребляемая мощность, не более 1 Вт
Напряжение питания, В ~220 +10/-20% В, 50 Гц
Максимальный ток 32 А
Временная задержка на вкл. сигнализации при превышении уставки тока утечки (регулир.) 0-4 с
Уставка пороговых значений сопротивления изоляции (с точностью, не ниже ±3%) 30, 50, 100,150, 200, 250, 300 мА
Гистерезис включения/включения сигнализации на пороговых значениях, не более 5 %
Коммутируемый ток контакта (АС1 250 В) max 5 А
Стойкость к воздействию механических ВВФ (ГОСТ 17516.1-90) М25
Сечение проводов для подключения, мм2 0,5...1,5 мм2
Диапазон рабочих температур (без конденсата), °C -40 … +60 °С
Масса, кг 0,15 кг
Габаритные размеры, мм 35х90х65 мм
Гарантия, мес 24

Назначение

Реле тока утечки «РТУ-300-120» предназначено для:
1. Контроля дифференциального тока утечки в однофазных и трехфазных сетях переменного тока питания цифрового оборудования, где отключение питания является недопустимым.
2. Контроля уровня тока утечки в цепях системы защитного и  рабочего (технологического, функционального) заземления.

Трансформатор тока в комплекте.

Преимущества

Отечественный производитель дифференциального реле
Микропроцессорное управление
Импульсный блок питания

Конструкция

Реле РТУ-300-120 выполнено в корпусе для установки на DIN-рейку. В комплекте с реле поставляется токовый трансформатор с диаметром внутреннего отверстия 110 мм.

комплекстация РТУ-300-120.png

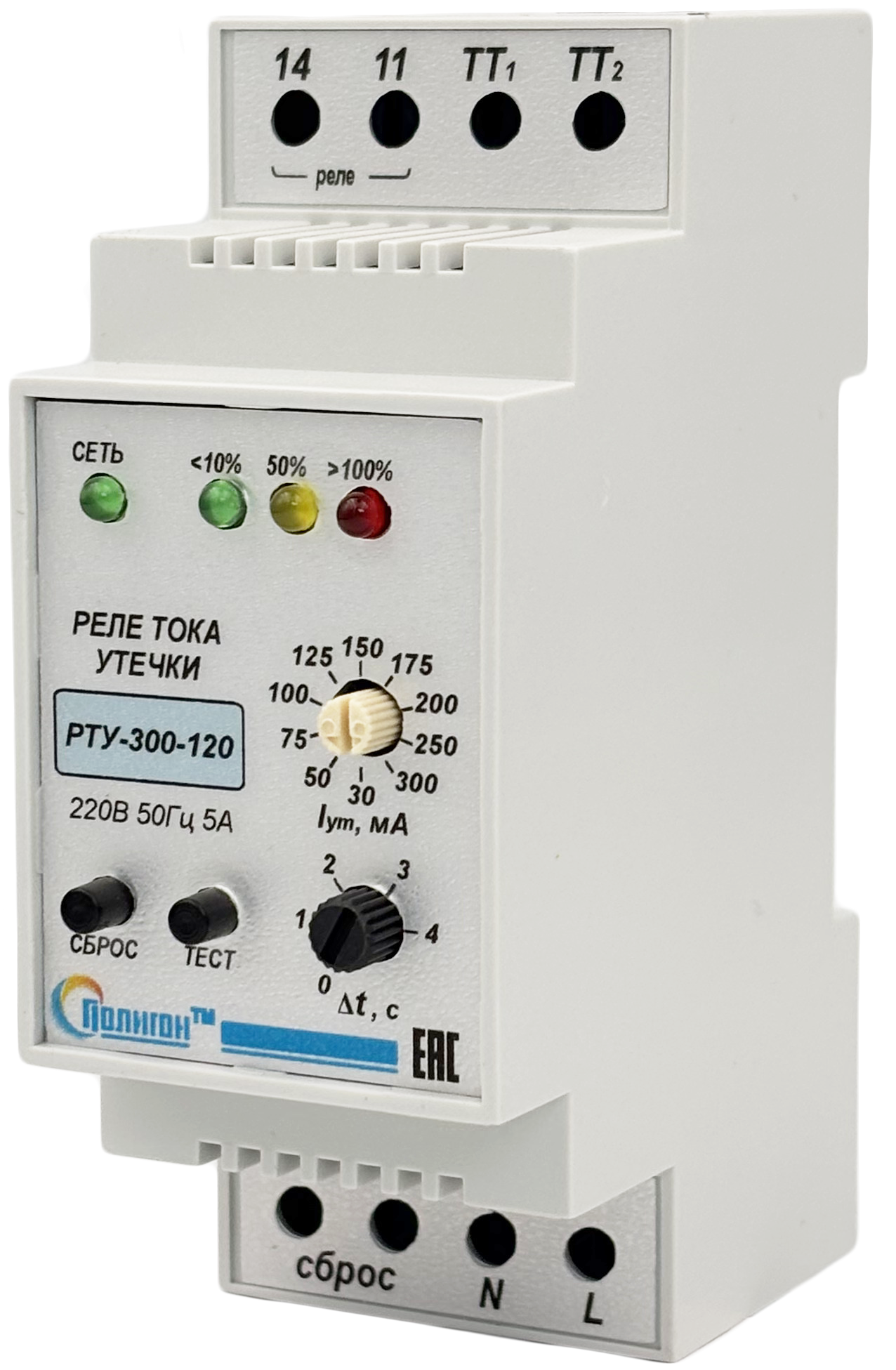

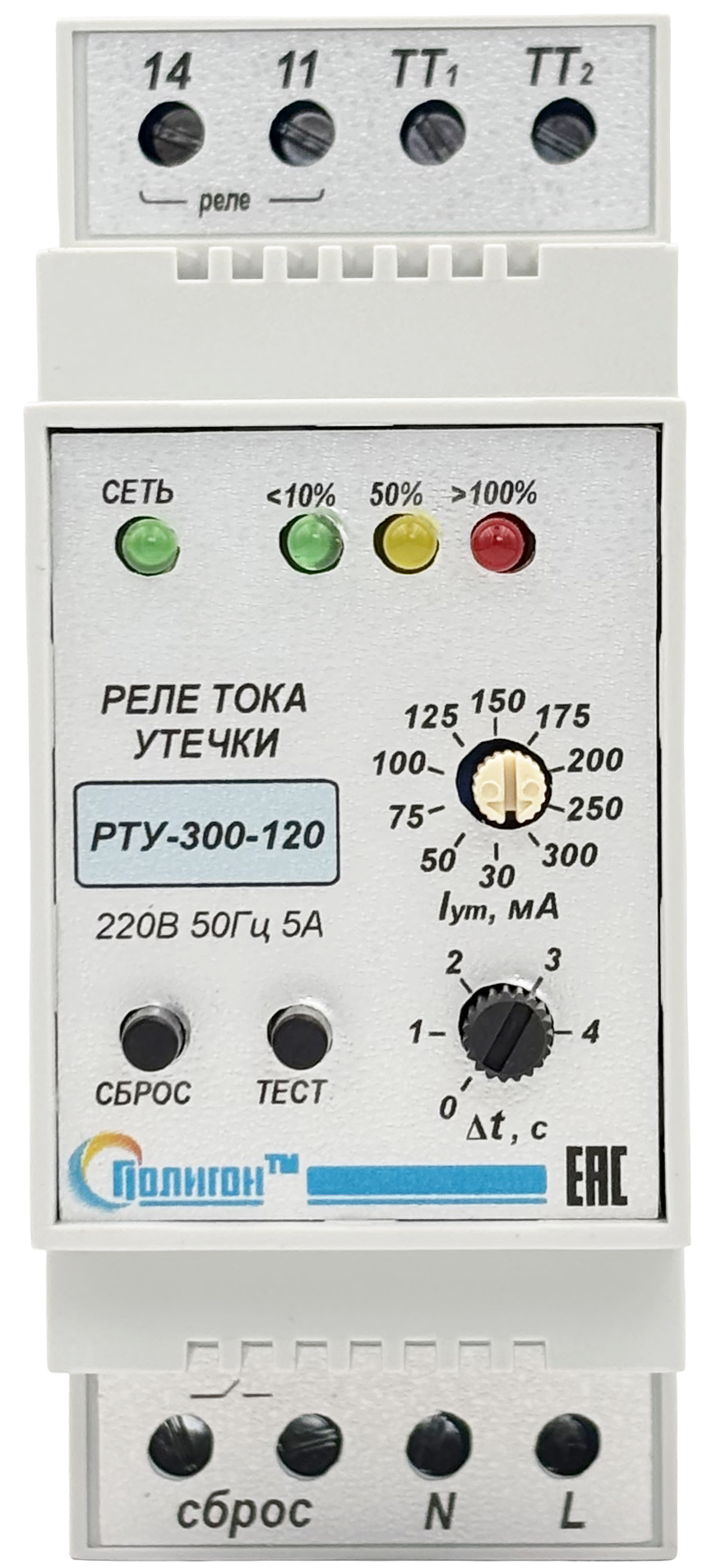

Рис.1. Конструкция РТУ-300-120.


трансформатор 120.png

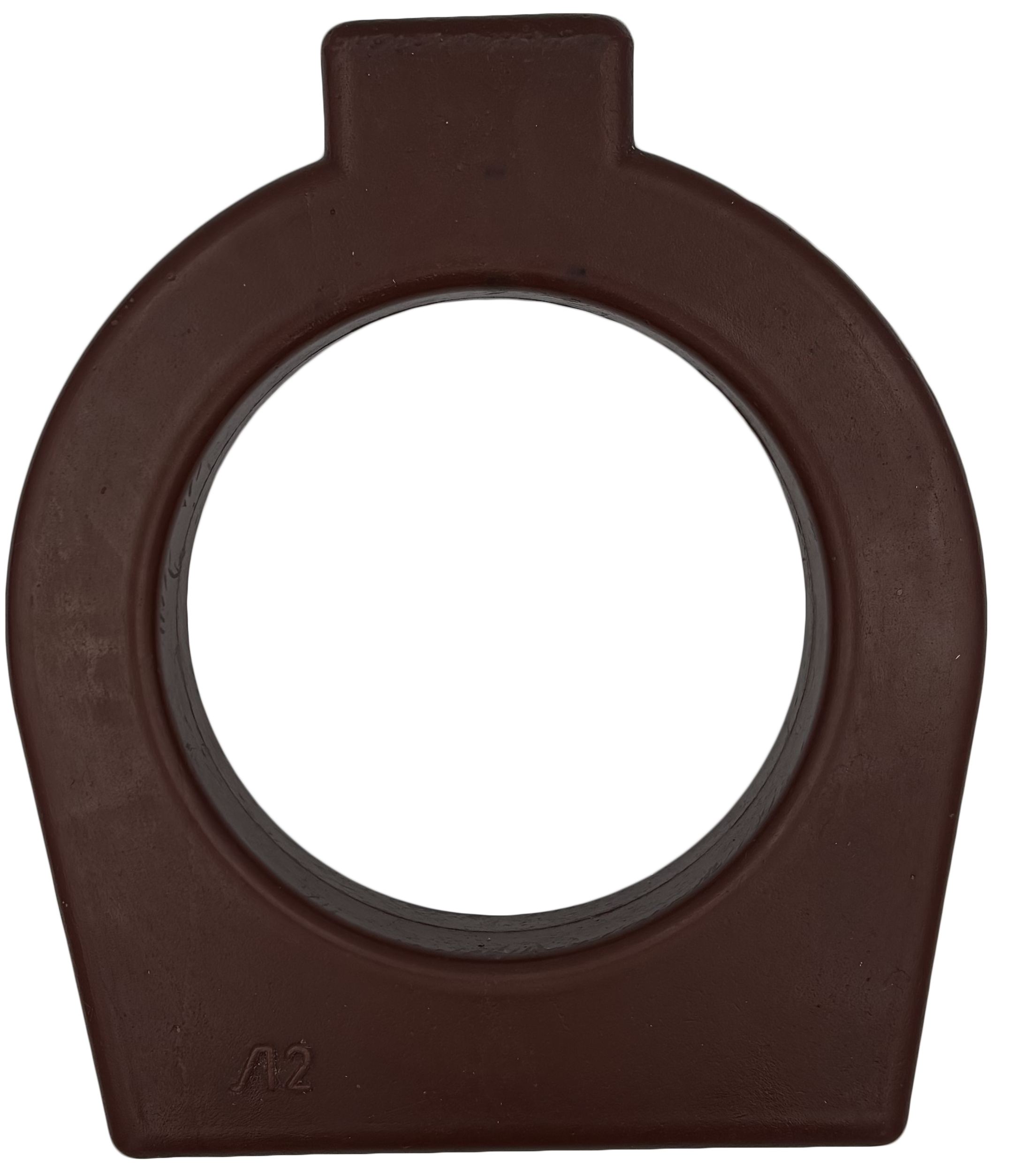

Рис.2. Габаритные размеры трансформатора для РТУ-300-120.

Центрующая вставка в комплект не входит!

центрующая вставка для заказа.png

Рис.3. Виды центрующих приспособлений для РТУ-300 под заказ.

Соединение измерительного модуля с токовым трансформатором рекомендуется производить витой парой для улучшения помехозащищенности.

На передней панели прибора находятся светодиодные индикаторы «Сеть», светодиодная шкала уровня тока утечки (дифференциального тока), переключатель уровня тока утечки, регулятор времени задержки на срабатывание, кнопка «ТЕСТ» и «СБРОС».
Контакты «ТТ1» и «ТТ2» – подключение токового трансформатора, «N» и «L» - контакты подключения питания модуля, 14 и 11 – «сухие» контакты реле сигнализации.
Цепи питания, измерения и контакты выходных реле гальванически разделены.

схема рту-300-15.png
Рис.4. Схема подключения РТУ-300-120.


правила установки и подключения рту.png

Рис.5. Правила установки и подключения РТУ-300-120.

Для достоверного измерения проводники, кабель или группа кабелей должны быть отцентрованы в измерительном трансформаторе.

При использовании пускателя в качестве коммутирующего устройства необходимо включать параллельно катушке пускателя искрогасящую цепочку R= 51 ОМ, 1 Вт; С= 0,1 мкФ, 630 В.
