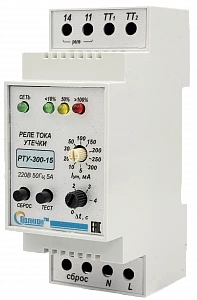

Реле тока утечки РТУ-300-15

Назначение

Реле тока утечки РТУ-300-15 (дифференциальное реле) предназначено для контроля дифференциального тока утечки или контроля величины тока утечки в проводниках защитного заземления. Имеет «сухие» контакты для подключения сигнализации или исполнительного устройства. Диаметр внутреннего отверстия датчика тока – 15 мм.
Масса, кг
0,15 кг
Габаритные размеры, мм
35х90х65 мм
19 400р.

Срок изготовления: уточняйте у сотрудников отдела продаж 8 800 333-20-11

Характеристики Описание Оплата и доставка Отзывы
Максимальный ток 32 А
Сечение проводов для подключения, мм2 0,5...1,5 мм2
Диапазон рабочих температур (без конденсата), °C -40 … +60 °С
Масса, кг 0,15 кг
Габаритные размеры, мм 35х90х65 мм
Гарантия, мес 24 мес
Напряжение питания, В ~220 +10/-20% В, 50 Гц
Коммутируемый ток контакта (АС1 250 В) max 5 А
Потребляемая мощность, не более 1 Вт
Уставка тока утечки 5, 10, 20, 30, 50, 100, 150, 200, 250, 300 мА
Гистерезис вкл./выкл. сигнализации на пороговых значениях, не более 5%
Временная задержка на вкл. сигнализации при превышении уставки тока утечки (регулир.) 0-4 с
Стойкость к воздействию механических ВВФ (ГОСТ 17516.1-90) М25

Назначение

Реле контроля изоляции «РТУ-300-15» предназначено для:
1. Контроля дифференциального тока утечки в однофазных и трехфазных сетях переменного тока питания цифрового оборудования, где отключение питания является недопустимым.
2. Контроля уровня тока утечки в цепях системы защитного и  рабочего (технологического, функционального) заземления.

Трансформатор тока в комплекте.
Преимущества

Отечественный производитель дифференциального реле
Микропроцессорное управление
Импульсный блок питания

Габаритный чертеж с элементами крепления.


Конструкция

Реле РТУ-300-15 выполнено в корпусе для установки на DIN-рейку. В комплекте с реле поставляется токовый трансформатор. Для установки токового трансформатора на шину отдельно поставляется втулка крепления токового трансформатора («Втулка трансформатора РТУ-300-15»).

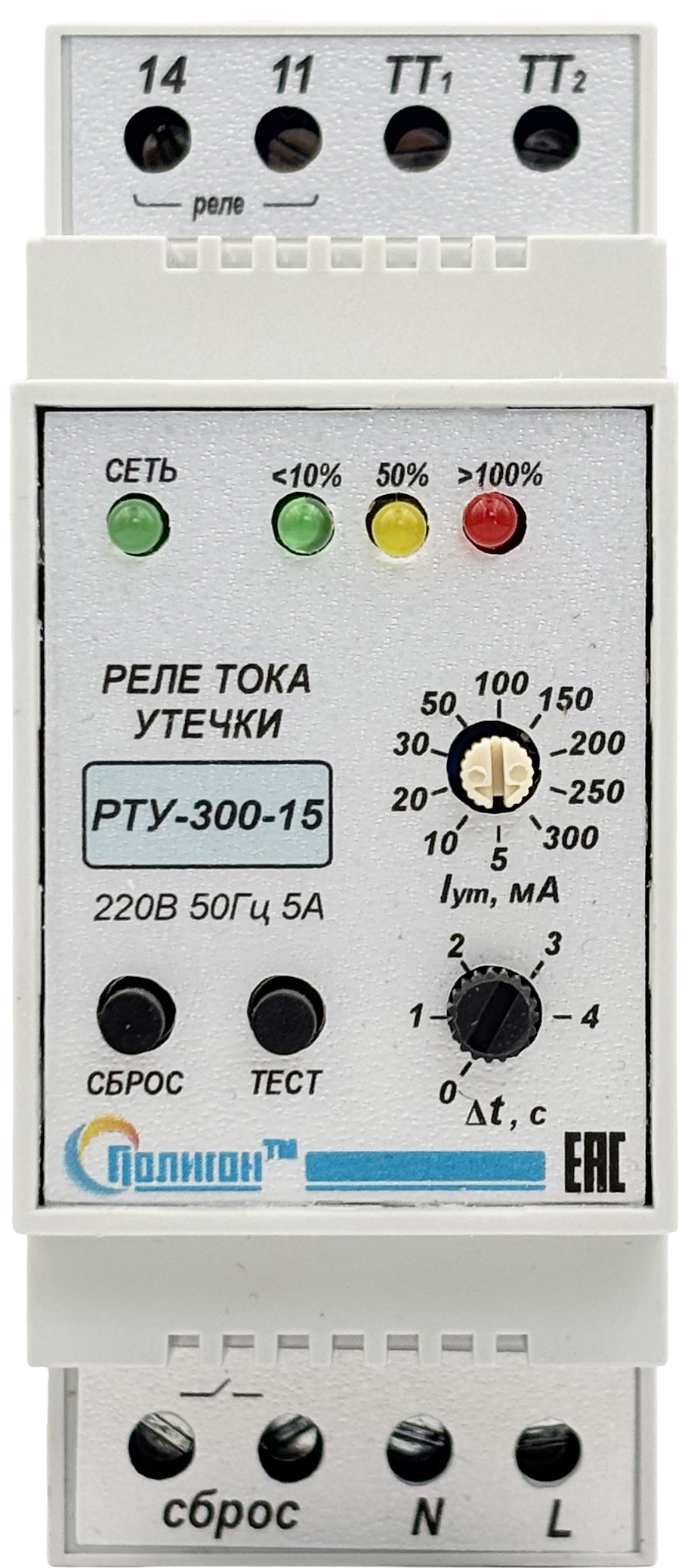

На передней панели прибора находятся светодиодные индикаторы «Сеть», светодиодная шкала уровня тока утечки ( дифференциального тока ), переключатель уровня тока утечки, регулятор времени задержки на срабатывание, кнопка «ТЕСТ» и «СБРОС».  Контакты «ТТ1» и «ТТ2» – подключение токового трансформатора, «N» и «L» - контакты подключения питания модуля, 14 и 11 – «сухие» контакты реле сигнализации.

Цепи питания, измерения и контакты выходных реле гальванически разделены.
схема рту-300-15.png
Рис.1. Типовая схема подключения РТУ-300-15.

Втулка

Рекомендуем использовать для крепления трансформатора втулку.
Крепление токового трансформатора можно осуществить тремя способами:
  1. На DIN-рейку
  2. На металлическую/текстолитовую панель
  3. На медную шину

При установке на медную шину дополнительно к комплекту РТУ-300-15 можно приобрести монтажную втулку.
Состав втулки: латунь с никелевым покрытием.

Габаритный чертеж с элементами крепления.

Стоимость: 471 руб. с НДС




Способы оплаты:

  • Картой на сайте. Вам будет отправлен чек на электронную почту.
  • Оплата счета. После оформления заявки вам будет выставлен счет.

Товар отгружается только после поступления оплаты.

Доставка:

  • Любой транспортной компанией. Стоимость доставки не входит в стоимость товара. С тарифами можно ознакомиться на сайтах ТК.
  • Самовывоз со склада в г. Санкт-Петербург по адресу 192019, ул.Профессора Качалова, д.15а, литера М
Отзывов на РТУ-300-15 пока нет. Напишите первым!
