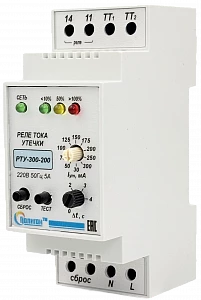

Реле тока утечки РТУ-300-200

Цена трансформатора тока входит в стоимость РТУ.

Назначение

Реле тока утечки РТУ-300-200 (дифференциальное реле) предназначено для контроля дифференциального тока утечки или контроля величины тока утечки в проводниках защитного заземления. Имеет «сухие» контакты для подключения сигнализации или исполнительного устройства. Диаметр внутреннего отверстия датчика тока – 200 мм. Трансформатор тока D=200 в комплекте.

Масса, кг: 0,15 кг
Габаритные размеры, мм: 35х90х65 мм

30 321р.

Срок изготовления: уточняйте у сотрудников отдела продаж 8 800 333-20-11

Цена трансформатора тока входит в стоимость РТУ.

Купить Купить в 1 клик

Паспорт Сертификат

Характеристики Описание Оплата и доставка Отзывы

Потребляемая мощность, не более	1 Вт
Напряжение питания, В	~220 +10/-20% В; 50 Гц
Максимальный ток, А	не более 200 А
Уставка тока утечки	0.2, 0.3, 0.4, 0.5, 0.75, 1, 2, 3, 4 ,5 А
Временная задержка на вкл. сигнализации при превышении уставки тока утечки (регулир.)	0-4 с
Гистерезис вкл./выкл. сигнализации на пороговых значениях, не более	5 %
Коммутируемый ток контакта (АС1 250 В) max	5 А
Стойкость к воздействию механических ВВФ (ГОСТ 17516.1-90)	М25
Сечение проводов для подключения, мм2	0,5...1,5 мм2
Диапазон рабочих температур (без конденсата), °C	-35 … +60 °С
Масса, кг	0,15 кг
Габаритные размеры, мм	35х90х65 мм
Гарантия, мес	24 мес

Назначение
Реле тока утечки «РТУ-300-200» предназначено для:
1. Контроля дифференциального тока утечки в однофазных и трехфазных сетях переменного тока питания цифрового оборудования, где отключение питания является недопустимым.
2. Контроля уровня тока утечки в цепях системы защитного и рабочего (технологического, функционального) заземления.

Трансформатор тока в комплекте.

Преимущества

Отечественный производитель дифференциального реле

Микропроцессорное управление

Импульсный блок питания

Конструкция

Реле РТУ-300-200 выполнено в корпусе для установки на DIN-рейку. В комплекте с реле поставляется токовый трансформатор.

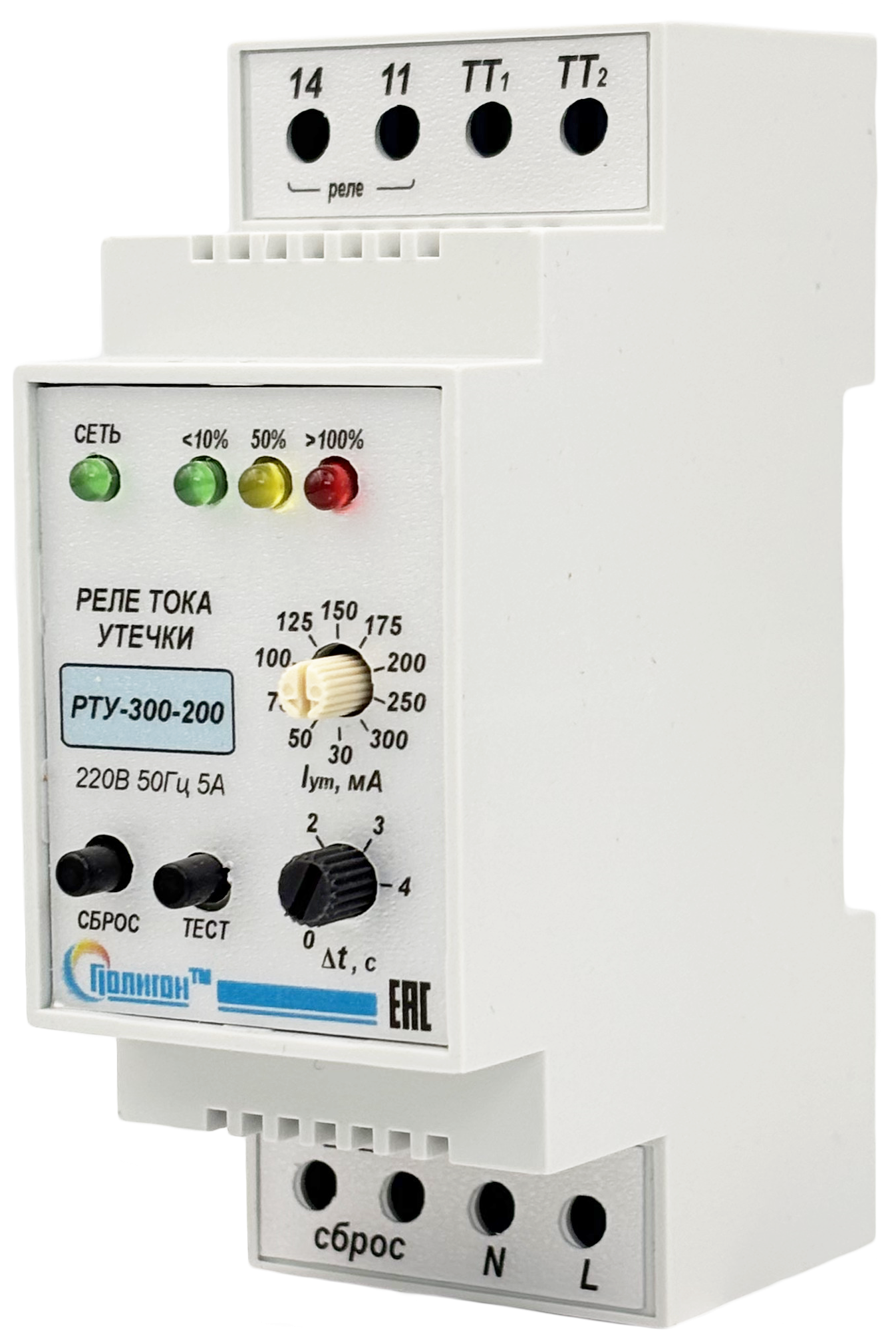

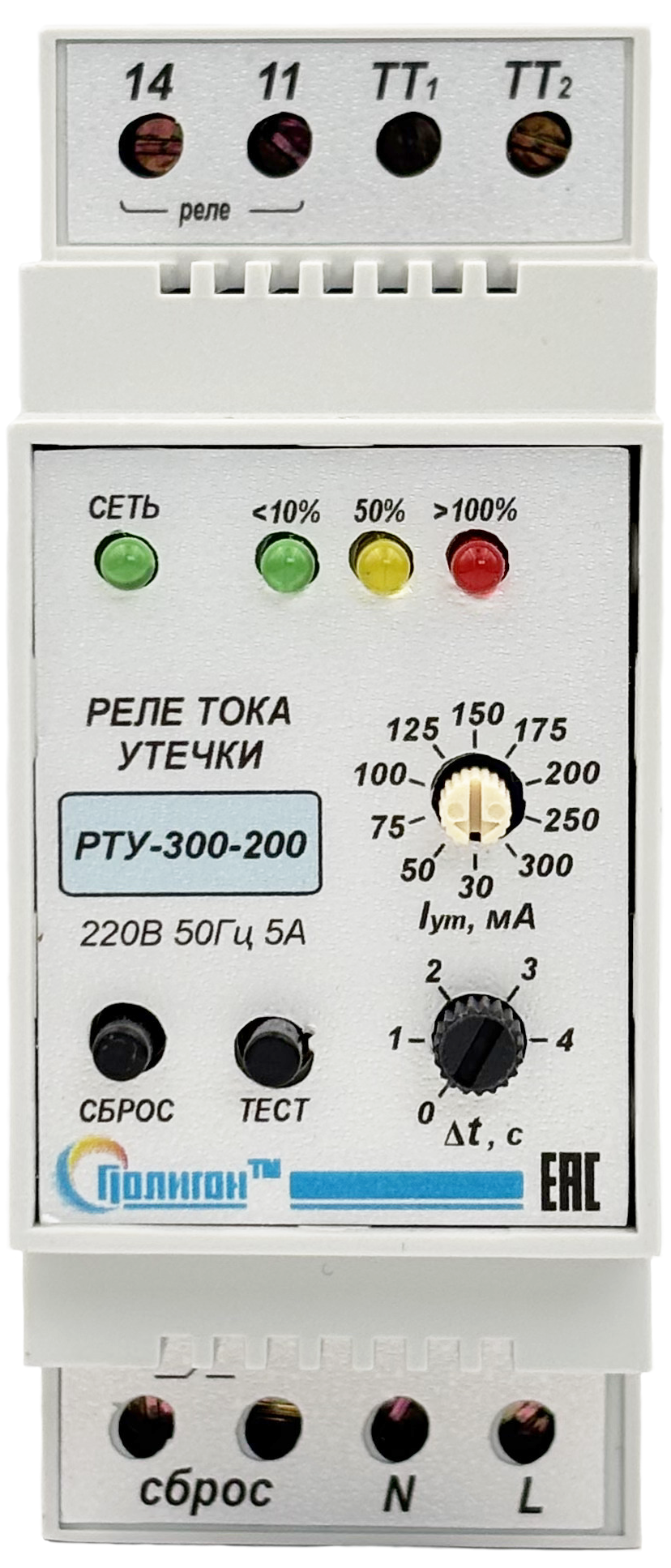

На передней панели прибора находятся светодиодные индикаторы «Сеть», светодиодная шкала уровня тока утечки (дифференциального тока), переключатель уровня тока утечки, регулятор времени задержки на срабатывание, кнопка «ТЕСТ» и «СБРОС».

Контакты «ТТ1» и «ТТ2» – подключение токового трансформатора, «N» и «L» - контакты подключения питания модуля, 14 и 11 – «сухие» контакты реле сигнализации.
Цепи питания, измерения и контакты выходных реле гальванически разделены.

Рис.1. Схема подключения РТУ-300-200.
